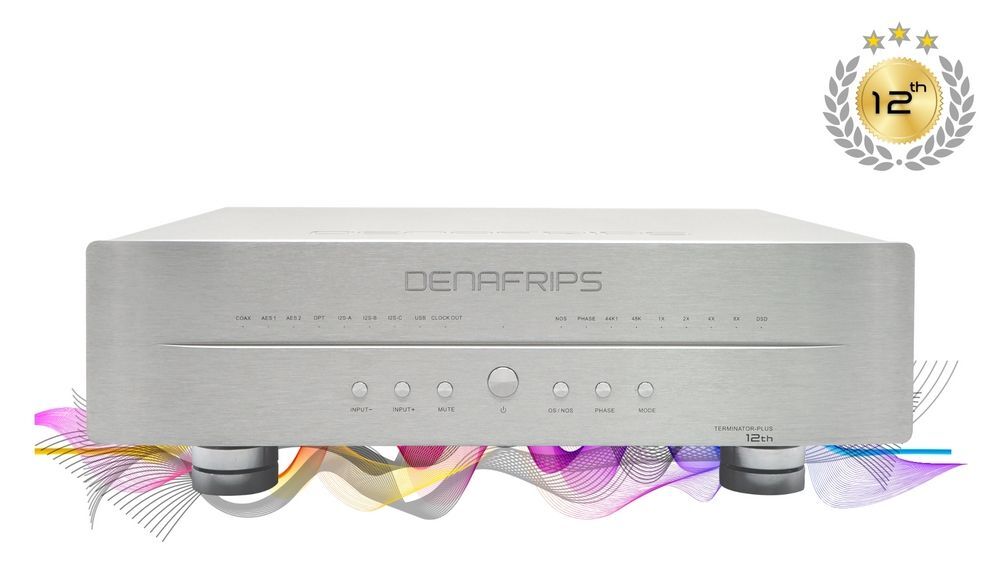

ЦАП DENAFRIPS Terminator Plus 12th

ЦИФРОВАЯ / АНАЛОГОВАЯ РАЗВЯЗКА

Плата цифровой обработки TERMINATOR-PLUS и массивы лестничных сетей R-2R полностью изолированы. Эти две платы физически связаны между собой модулем OCXO. Физическая изоляция позволяет снизить уровень шума и достичь более высокого отношения сигнал/шум.

КРИСТАЛЛИЧЕСКИЕ ОСЦИЛЛЯТОРЫ - OCXO

TERMINATOR-PLUS оснащен двойными тактовыми генераторами OCXO, работающими на частотах 45.1584 МГц, 49.152 МГц - 1024x от частоты дискретизации 44,1 кГц и 48 кГц. OCXO заключенные в металлический корпус, расположенный в центре ЦАП, эти OCXO специально разработаны для аудиоприложений высокого класса с ультранизким фазовым шумом и сверхточностью. Двойной OCXO питается от полностью переработанной схемы источника питания (инкапсулированной, экранированной, под основными платами), подающей постоянный ток на OCXO. Достаточный запас мощности обеспечивает линейность и стабильность работы OCXO.

АДАПТИВНЫЙ РЕКЛОКИНГ БУФЕРА FIFO

Подход DENAFRIPS для решения проблемы джиттеров заключается в перезагрузке буфера FIFO. Адаптивный буфер FIFO хранит цифровые аудиоданные в памяти. Эти данные считываются из памяти с помощью сверхнизкого фазового шума, сверхточного OCXO, расположенного прямо в ЦАП.

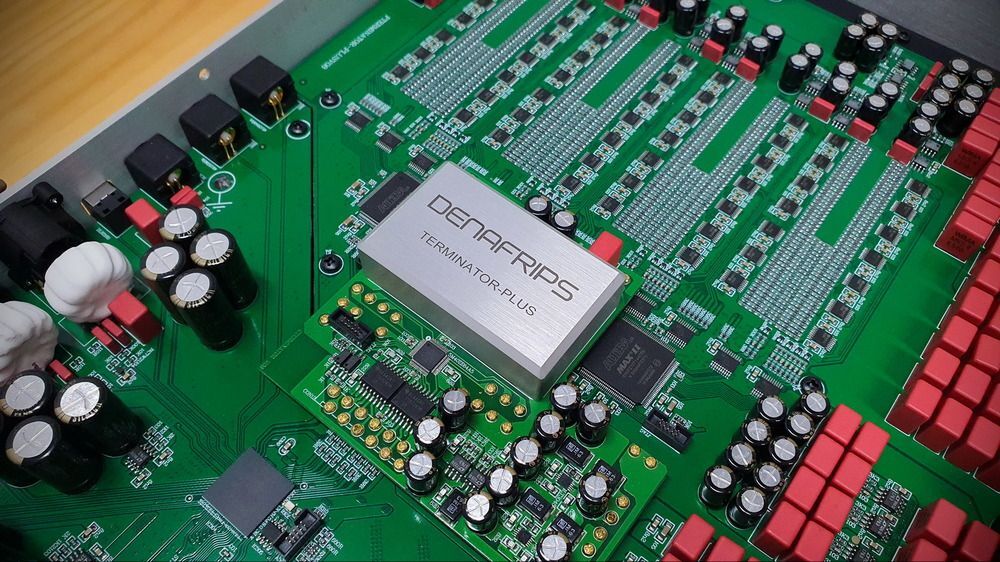

Биты данных преобразуются в аналоговый сигнал с помощью точно сбалансированной резистивной матрицы состоящей из массивов R-2R. Линейность преобразования гарантируется высокоточными тонкопленочными резисторами с низким температурным коэффициентом 10/15ppm.

R-2R DAC

Собственная архитектура R2R + DSD

Истинно балансный 26BIT R2R + 6BIT DSD (32-шаговые FIR-фильтры)

Прецизионная резистивная матрица R-2R на тонкопленочных резисторах 0,005% точности

Особенности

Инкапсулированный источник питания с ультранизким уровнем шума

Высококачественные кристаллы OCXO

Полная изоляция цифровых и R-2R плат

Адаптивный буфер FIFO и реклокинг

Поддержка на входе USB & I2S - до DSD1024, PCM1536

Собственное аудиорешение по USB с помощью передового MCU STM32F446 на базе AMR

Лицензионный USB-драйвер Thesycon для платформы Windows

Поддержка Mac & Linux

Поддержка Dual AES/EBU

Фильтры Sharp/Slow

Конфигурация контактов I2S

I2S DSD Конфигурация обмена каналами

Поддерживаемые форматы DSD

До DSD64 / 2.8224MHz (DoP) на входах Coax/AES/Opt

До DSD1024 / 45.1584MHz * на входах USB & I2S

Поддерживаемые форматы PCM

24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz на всех входах

До 1536kHz* на входах USB & I2S

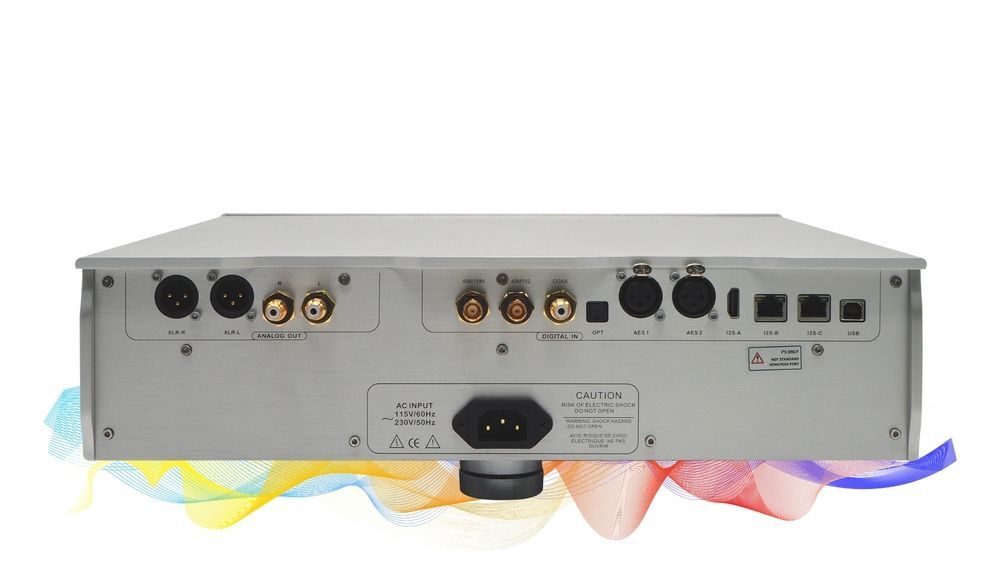

Цифровые входы

SPDIF на RCA разъеме

Оптический TOSLink

Балансный AES/EBU x 2 (Dual AES/EBU L/R Channel Input Supported)

USB2.0 Type B

I2S на разъеме HDMI LVDS

I2S на разъеме RJ45 LVDS

I2S на разъеме RJ45 LVCMOS

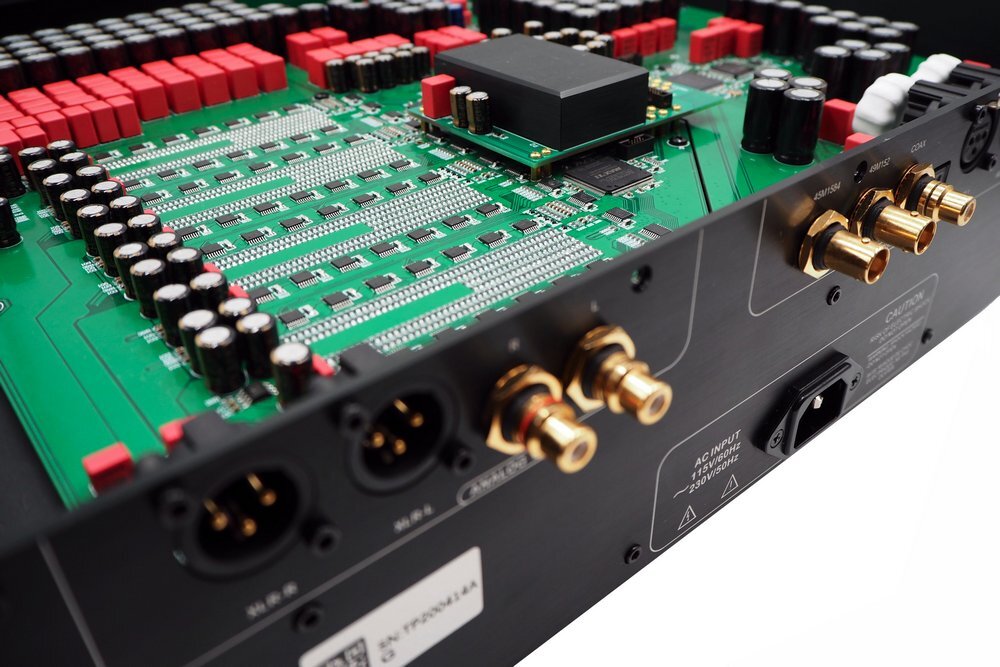

Аналоговые Выходы

Стерео RCA на 2.2Vrms, 625 Ω

Стерео XLR на 4.4Vrms, 1250 Ω

Режим Дискретизации

Non-Oversampling NOS

Oversampling OS

Питание

100-240VAC, 50/60Hz

Потребляемая мощность ≤ 20 Вт

Диапазон воспроизводимых частот: 20Hz - 40KHz -0.2dB

Коэффициент нелинейных искажений: 0.0010%

Отношение сигнал/шум: 127dB

Динамический диапазон: >132dB

Перекрёстные помехи: -110dB

Размер: 430 x 380 x 105 mm

Вес: 19 кг.
