ЦАП Audio-GD R-27HE

Audio-GD R-27HE - балансный мультибитный ЦАП, построенный по архитектуре R-2R и управляемый FPGA, предварительный усилитель плюс полностью дискретный балансный однокаскадный усилитель для наушников, работающий в классе А без отрицательной обратной связи, все это питает три источника питания с собственным генераторам синусоиды переменного тока, что обеспечивает полную изоляцию от помех домашней электрической сети.

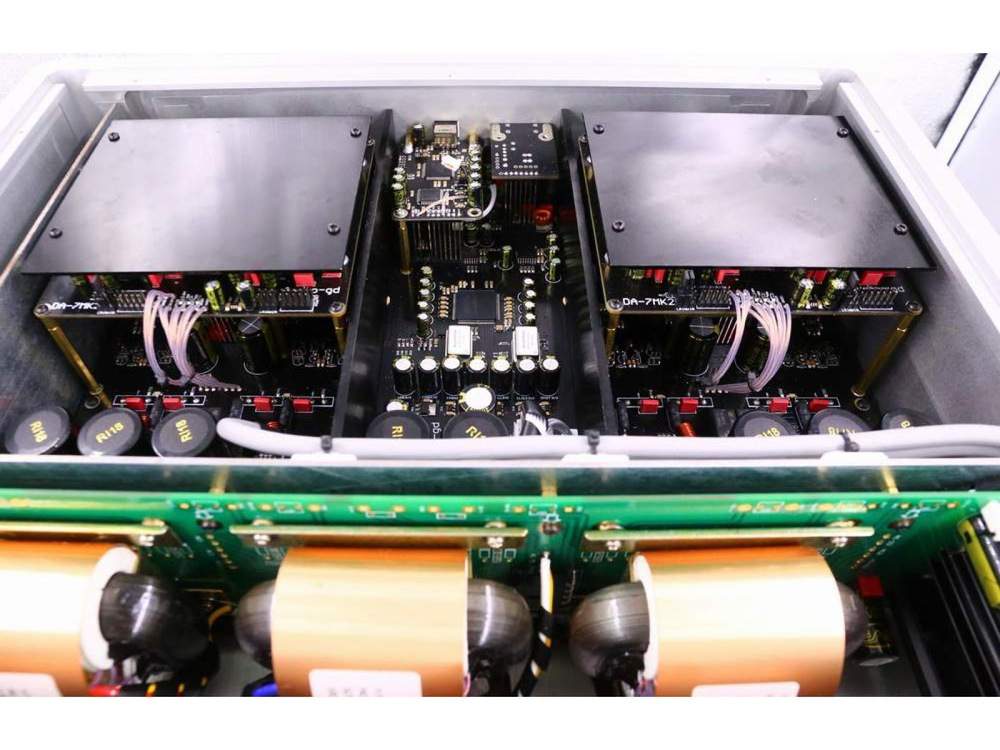

1. ЦАП аппарата содержит 4 полностью дискретных независимых модуля для аппаратного декодирования DSD, 8 дискретных модулей R-2R для полностью балансного выхода, 2 первоклассных тактовых генератора TCXO Accusilicon с частотами 90 МГц и 98 МГц, к тому же коаксиальный вход можно переназначить для подключения внешнего тактового генератора 10 МГц 75 Ом ( после обновления прошивки). Цифровые входы USB и HDMI полностью изолированы и оснащены собственными линейными источниками питания.Особое внимание фирма уделила борьбе с джиттером, применив собственные разработки, которые предусматривают полную развязку от тактового генератора источника, а это значит, что уровень джиттера обусловлен общим исчезающе малым уровнем помех встроенных осцилляторов устройства.

‌2. В устройстве используется уникальный усилитель ACSS, который содержит 4 канала на дискретных транзисторах для формирования полностью балансного выхода и работающий в классе А без отрицательной обратной связи. Ёмкость конденсатов фильтров питания усилителя достигает 60 000 мкФ. Выходная мощность усилителя составляет 15 Вт на 25 Ом, 1300 мВт на 300 Ом, аппарат способен раскачать практически любые, даже самые тугие наушники.

‌3. Источник питания аппарата построен по принципу регенерации. Сетевое переменное напряжение поступает на выпрямитель, потом на мощный аналоговый генератор, который формирует чистую синусоиду с заданными напряжением и частотой, затем на мощные линейные стабилизаторы параллельного типа. Все это обеспечивает чистейшее питание без каких либо помех. Всего в устройстве 4 трансформатора на сердечниках R-core общей мощностью 310 Вт, и три независимых источника питания отдельно для цифровой части и для левого и правого каналов аналоговой части, что благотворно сказывается на качестве звучания устройства в целом.

4‌. Качество регулятора громкости имеет особое значение для полностью балансных систем. Регулятор громкости устройства представляет собой дискретную четырёхканальную систему, содержащую 100 резисторов с допуском 0,05% в каждом канале и управляемую с помощью цифровых реле. Регулятор расположен на выходе усилителя, а не на входе, как у большинства устройств подобного типа. По мнению фирмы, это обеспечивает меньшие потери и искажения на выходе устройства.

Характеристики:

Тип ЦАПа R2R

Балансный да

Ламповый нет

Регулируемый предусилитель да

Поддержка MQA нет

Усилитель для наушников Да

Мощность, мВт 15000

Усилитель для акустики Нет

Bluetooth нет

Питание 220В

Размер, мм 430 X 480 X 123

Вес, кг 24
