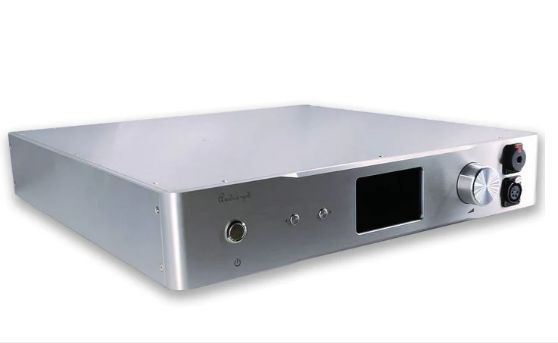

ЦАП Audio-GD R-27 MK2 Silver

Audio-GD R-27 MK2 — полностью дискретный ЦАП R2R и полностью дискретный предусилитель одновременно, ультимативное решение "всё в одном" топ-уровня. Звук R-27 MK2 очень показательный, поэтому если он подключен к низкокачественному источнику или воспроизводит музыку низкого качества, такую ​​как формат MP3, то вы услышите итоговый результат таким, каким он и должен быть при подобном несоблюдении качества всей цепочки тракта — настолько бескомпромиссное устройство, как R-27 MK2, требует такого же бескомпромиссного подхода к тракту и форматам, в которых вы слушаете свою музыку.

Ключевые особенности архитектуры:

Полностью дискретные компоненты теперь используются в действительно сбалансированной конструкции передачи тока;

4 набора полностью дискретных и независимых аппаратных декодеров DSD;

8 комплектов полностью дискретных модулей R-2R DA для формирования двухканального сбалансированного двухтактного декодера;

2 первоклассных TCXO Accusilicon с частотами 90 и 98 МГц обеспечивают синхронизацию всего устройства и применяются для воспроизведения всех скоростей передачи данных без повышающего преобразования PLL;

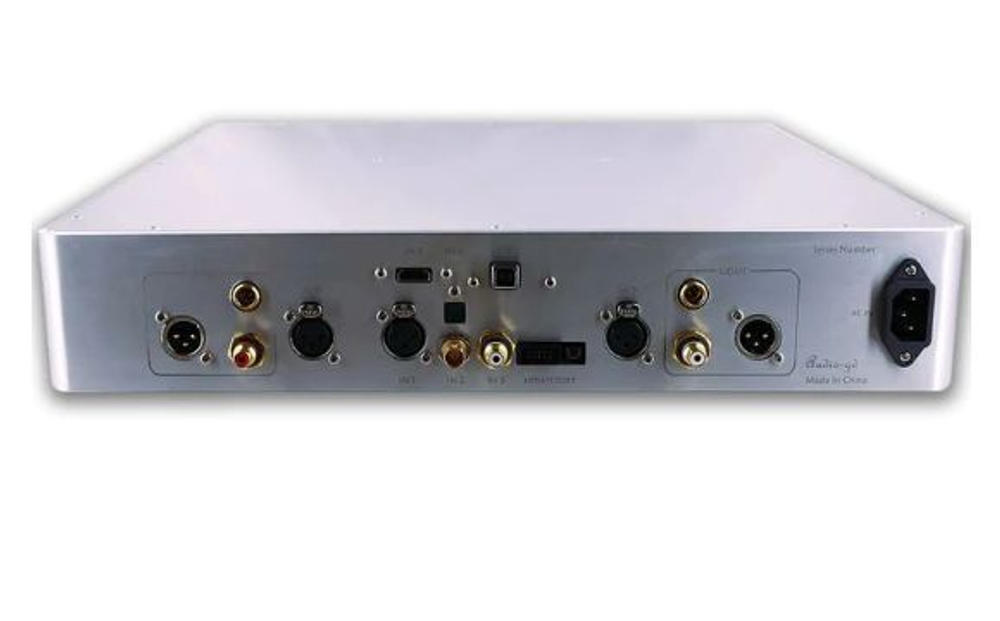

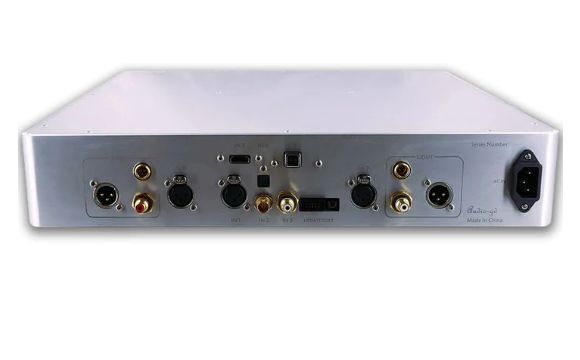

Входы USB и HDMI оборудованы изоляторами и линейными блоками питания для раздельной подачи питания на соответствующие модули для предотвращения помех от источников сигнала: USB использует изолятор двусторонней передачи, который не только передает сигналы IIS на процессор FPGA, но также принимает синхронный тактовый сигнал, отправленный процессором FPGA, в то время как модуль HDMI теперь также оснащён независимым изолятором для улучшения качества звука на входе HDMI;

Уникальный предусилитель ACSS использует четыре канала выходных каскадов без обратной связи, состоящих из 8 транзисторов, каждый из которых имеет мощность 15 А/150 Вт. Ёмкость всей машины достигает 25 000 мкФ. Используются три трансформатора с R-образным сердечником общей мощностью 150 Вт;

Большая выходная мощность: 15 Вт на 25 Ом, 1300 мВт на 300 Ом, которая может легко управлять большинством наушников;

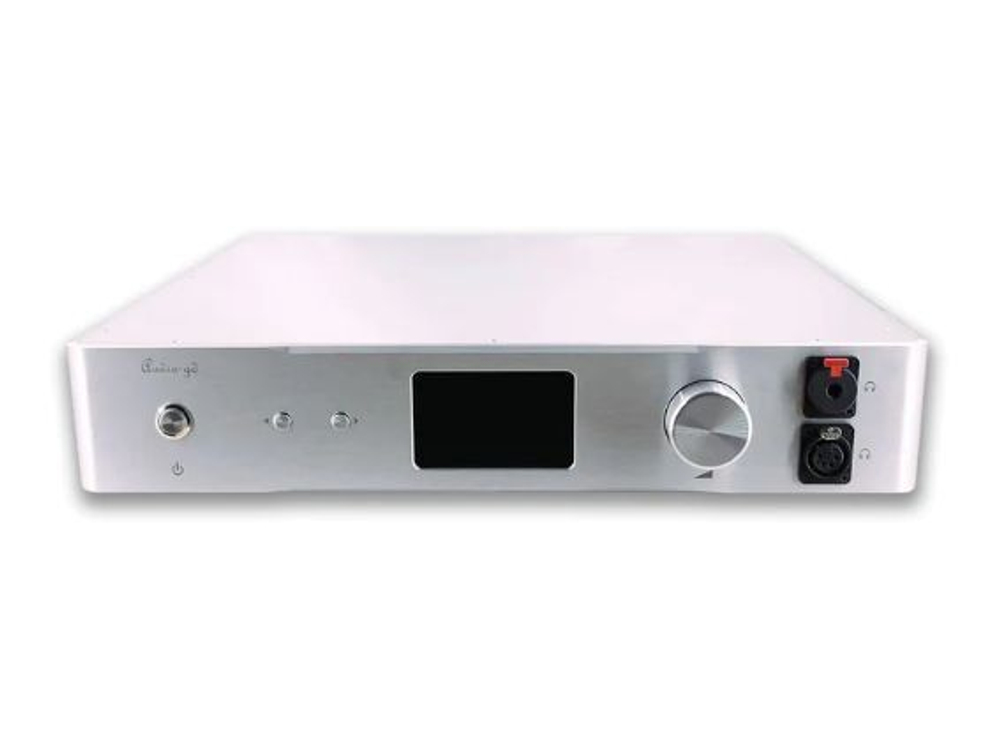

Легкочитаемый информационный дисплей, поддержка кастомных вариантов отображения информации.

Отдельно стоит остановиться на следующих особенностях:

1. Уникальная технология устранения джиттера

В некоторых традиционных конструкциях ЦАП метод обработки тактовой частоты заключается в отслеживании и восстановлении тактовой частоты источника сигнала, а некоторые конструкции также включают возможность уменьшения джиттера, но с ограничениями, когда уровень джиттера велик.

Ключом к этому методу обработки является обеспечение целостности передачи данных, что является нашей технической тайной. Учтите, что как только один образец данных из миллиона будет потерян при передаче, во время воспроизведения будет слышен резкий и очевидный треск, похожий на статический шум или царапины на виниле.

Поскольку локальные часы и часы источника сигнала полностью изолированы и работают независимо, традиционные методы измерения джиттера не могут быть применены, вместо этого требуется специальная схема сбора данных для оценки его уровня.

2. Уникальная технология наушникового усилителя/предусилителя ACSS без обратной связи

R-27 MK2 построен в действительно сбалансированной конструкции с использованием новейшей архитектуры ACSS. Это кажется сложным, но на самом деле это самая простая конструкция, которая когда-либо существовала в мире, в них много компонентов для обработки источника питания. Встроенный усилитель R-27 MK2 имеет только один каскад усиления по напряжению для обработки сигналов, но работает в режиме ACSS, поэтому фактически это каскад усиления по току, а не каскад усиления по напряжению, тогда как обычные микросхемы OPA уже включают два или три каскада усиления. Самый простой и короткий путь сигнала даёт наиболее нейтральный и наименее окрашенный звук.

R-27 MK2 использует одноступенчатый усилитель ACSS со сверхнизкими искажениями и припаян непосредственно к материнской плате. Усилительные каскады и выходной каскад с ромбовидным крестом работают в чистом классе А.

Всё усиление сигнала находится в токе, что достигается за счет уникального, превосходного токового зеркала с несколькими выходами без обратной связи. Результатом является несравненно точный и сверхнизкий уровень искажений в сигнале усиления.

Тракт сигнала полностью сбалансирован, и все транзисторы работают в режиме класса А.

3. Уникальная технология регулировки громкости преобразования I/V

В R-27 MK2 мы применили регулятор громкости преобразования I/V, который представляет собой просто переменное пассивное преобразование I/V на выходе усилителя ACSS, где выходным сигналом является текущий сигнал, а не сигнал напряжения. Регулятор громкости представляет собой преобразование I/V, а громкость зависит от преобразования тока (I) в напряжение (V). Он может поддерживать полосу частот сигнала ровной и не терять ни одной детали. Качество звука не может ухудшаться на каждом уровне громкости.

Также в R-27 MK2 применяется четырёхканальное цифровое реле управления, основанное на регулировке громкости, путём изменения резисторов с допуском 0,05% для управления громкостью, чтобы избежать дисбаланса каналов, добиться наилучшей производительности и качества звука устройства.

Кроме того, R-27 MK2 имеет 100-ступенчатую регулировку громкости, применяется технология Supper Exponential Volume, легко согласующая громкость с другим усилителем мощности и акустической системой.
