Конвертер Audio-GD DI-20 HE

Интерфейс Audio-Gd DI-20 основан на USB-модуле Amanero Combo 384 связанном, в конфигурации TCXO Edition, с термокомпенсированными кварцевыми генераторами. Цепь устройства обеспечивает целый ряд сценариев использования клоков: сопряжение с внутренними клоками, следование за внешними клоками (slave мод) или сообщение внутренних клоков на другое устройство (master мод). Это позволяет интегрировать DI-20 в очень продвинутые аудиосистемы.

Интерфейсный модуль Amanero 384 USB to I2S передаёт сигнал I2S / DSD от цифрового источника USB. Эта цепь поддерживает сигналы PCM в диапазонах 44,1 кГц, 48 кГц, 96 кГц, 88,2, 176,4, 192 кГц, 352,8 кГц и 384 кГц и обеспечивает 32-битный формат вывода I2S, также реализована поддержка DSD64, DSD128 и Windows Native DSD256 и DSD512.

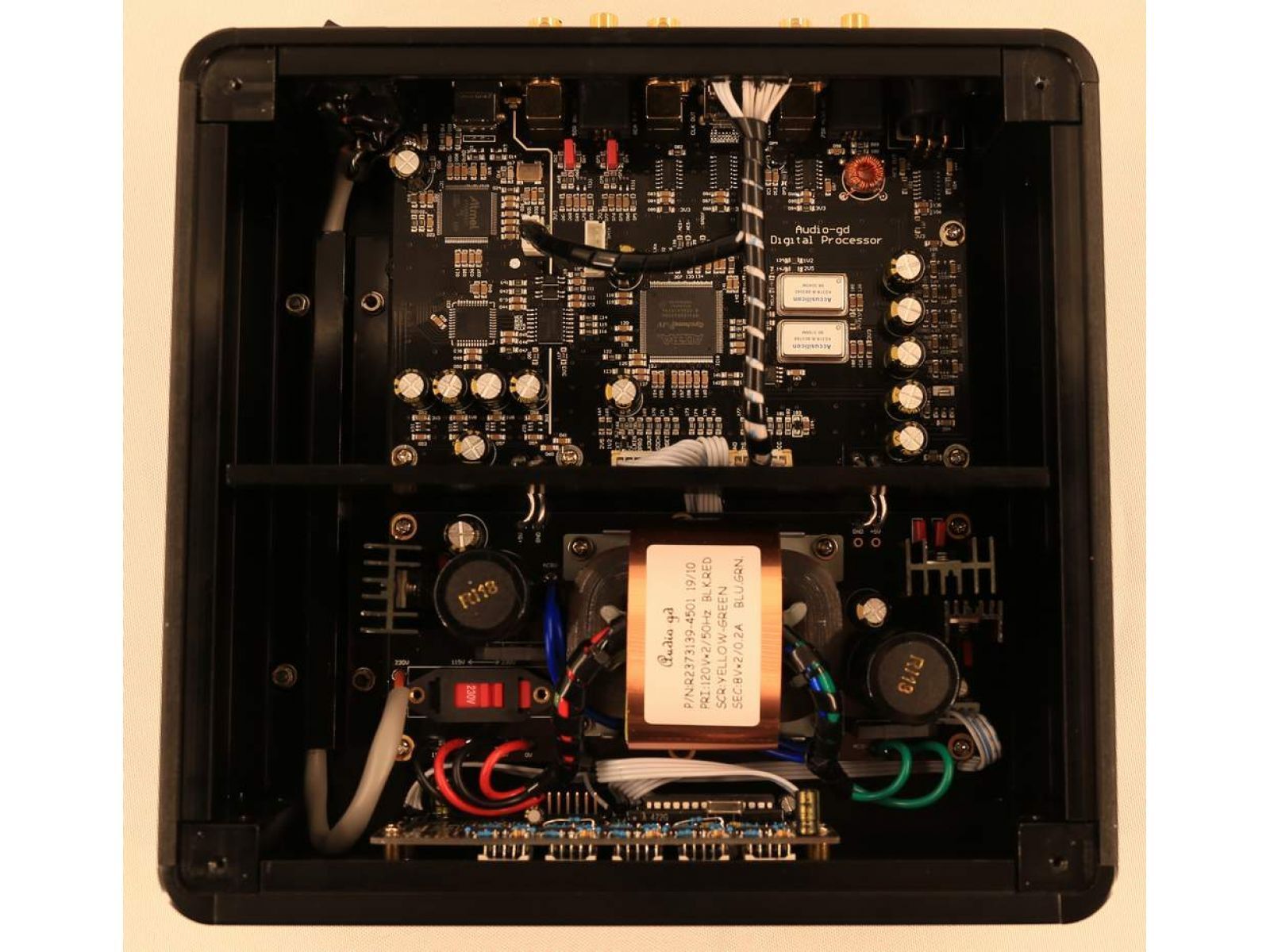

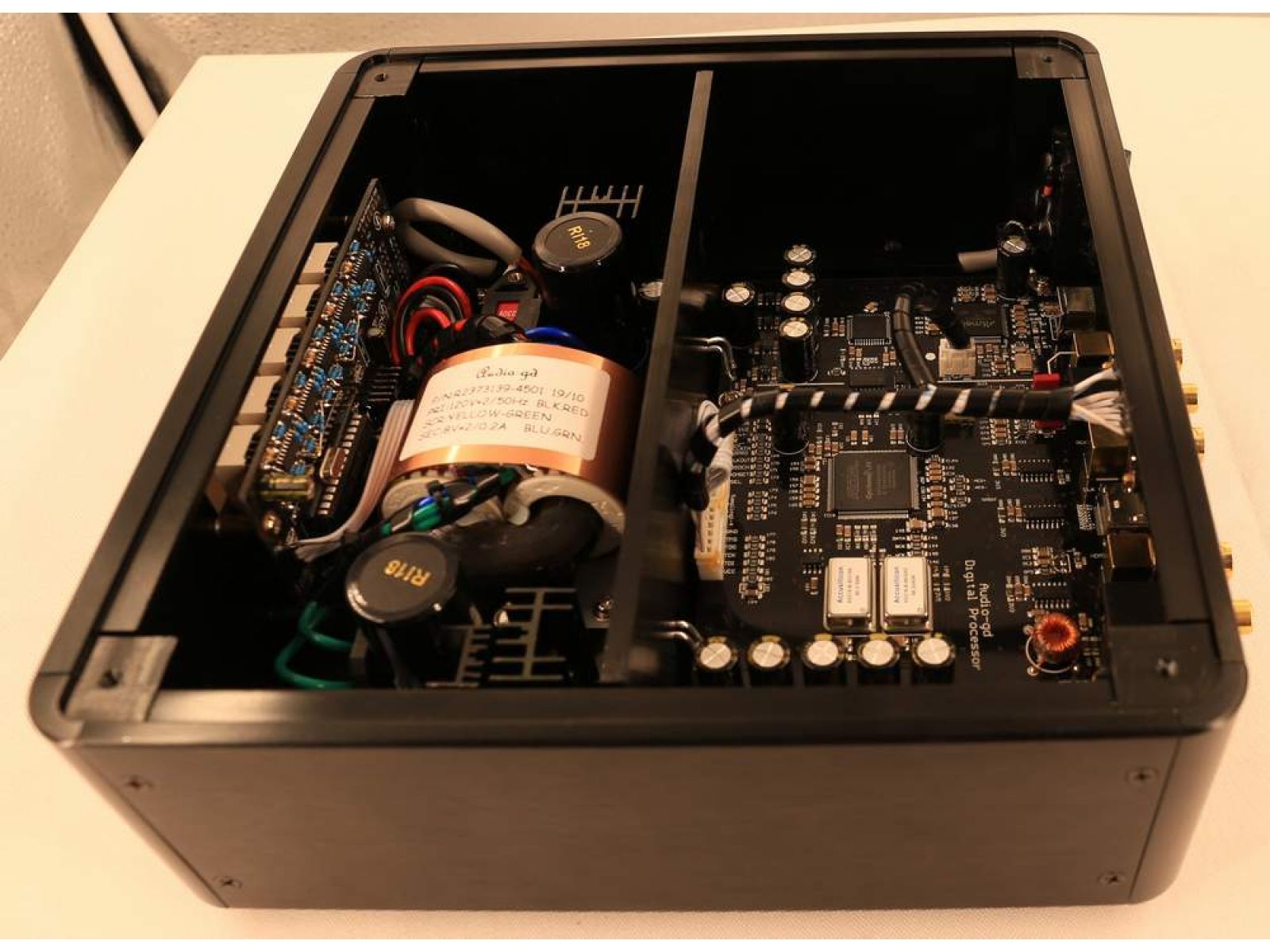

Высокоточный чип FPGA изолирован от интерфейса USB для предотвращения помех и искажений как в цепи преобразования цифрового сигнала, так и в цепи клоков. FPGA устройства имеет сразу несколько предназначений. Основной функцией этого интерфейса является генерация SPDIF-сигналов (на коаксиальном и ACSS выходах) PCM до 384 кГц и DSD (DOP). Наряду с этим он обеспечивает управление тактовыми сигналами и параметрами, выбираемыми пользователем на передней панели.

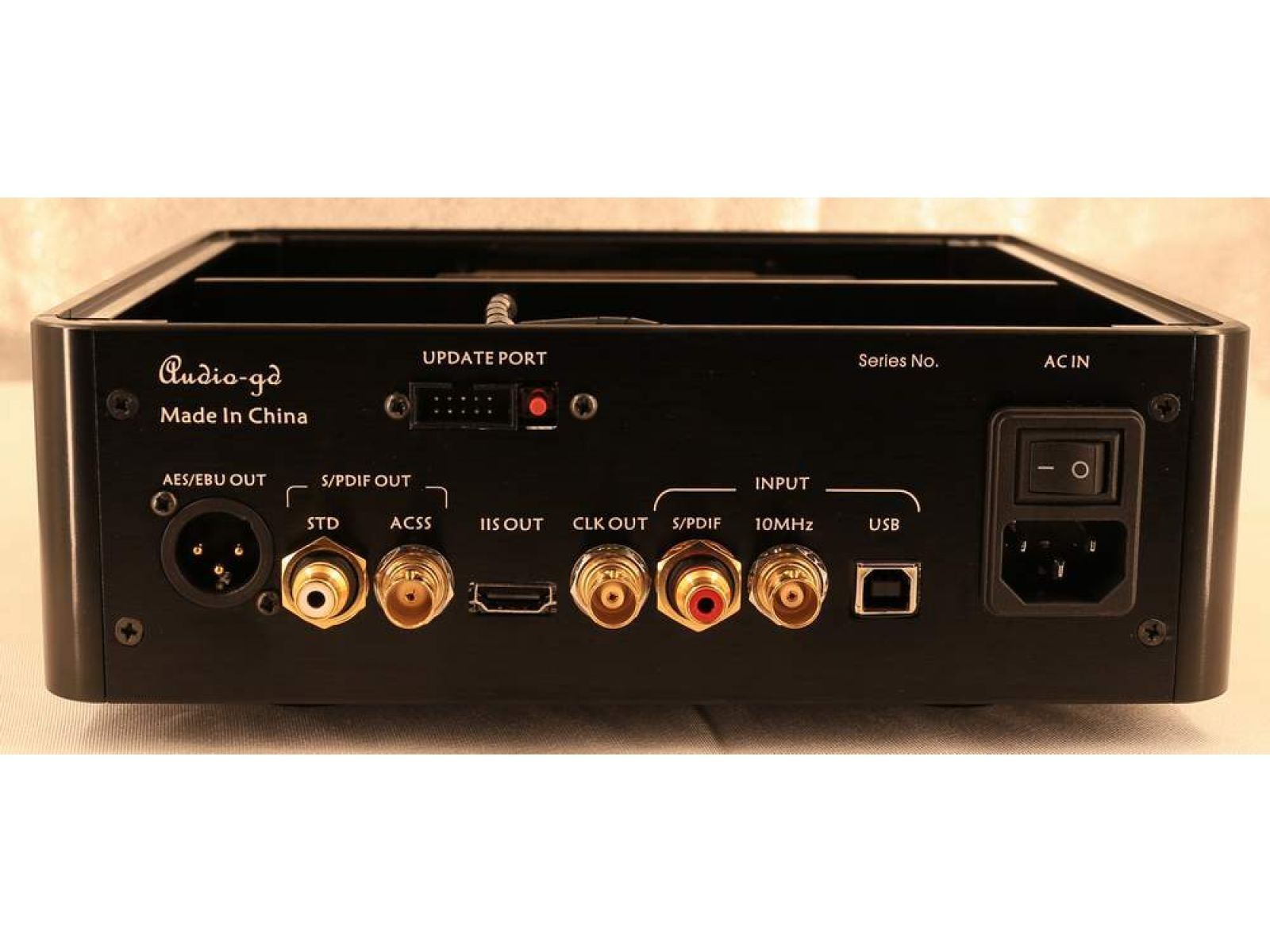

Входы:

• разъем USB-B (USB Amanero)
• вход SPDIF
• выделенный вход для внешних тактовых сигналов (для slave режима)

Выходы:

• AES-EBU
• коаксиальный S/PDIF
• ACSS
• I2S через разъем LVDS HDMI

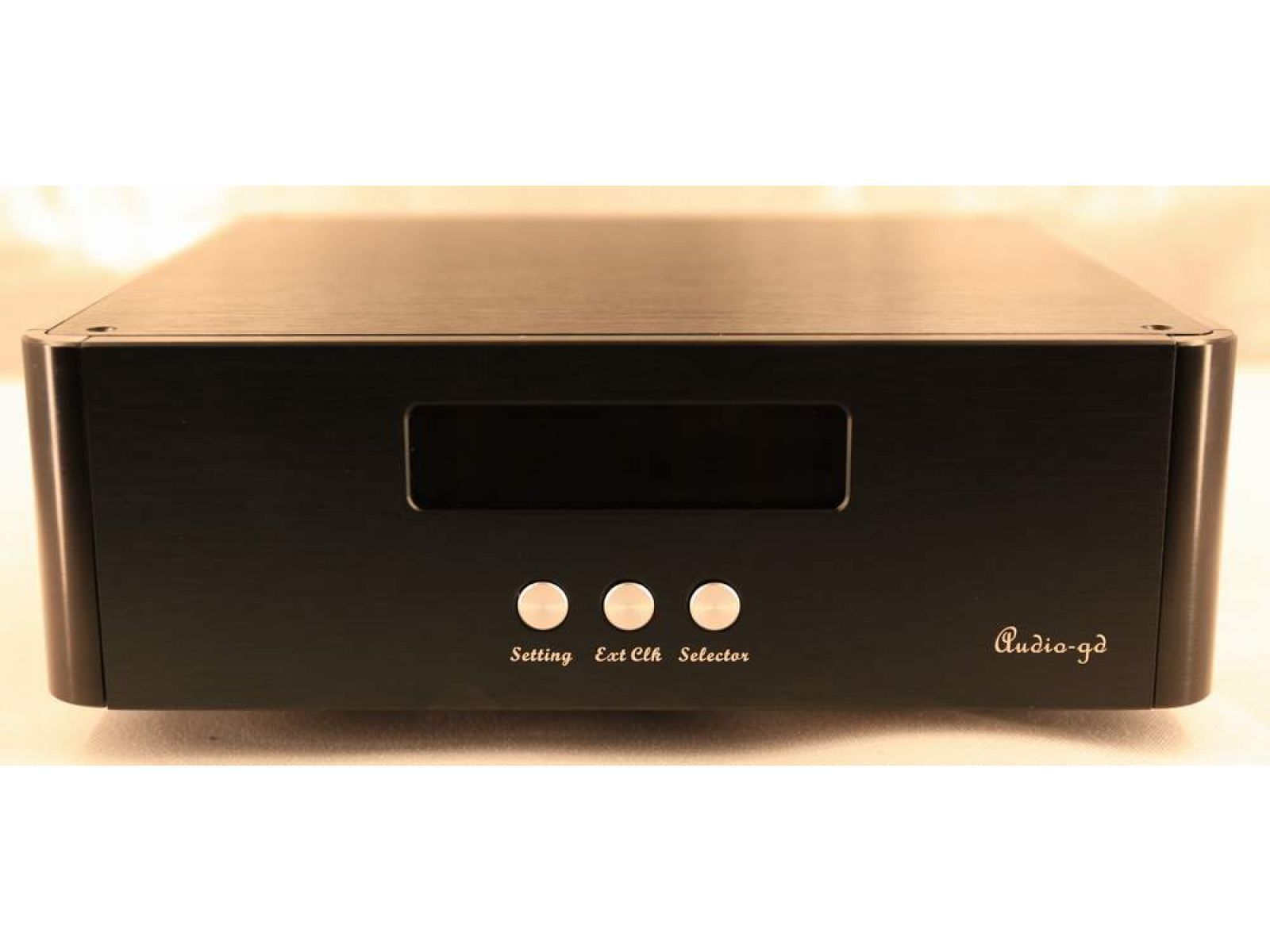

Экран на передней панели отображает все настройки воспроизведения:

• активный вход (USB / COAXIAL)
• клоки (внутренние / внешние)
• частота сэмплирования

Панель управления обеспечивает доступ к параметрам клоков и выбору входа.
