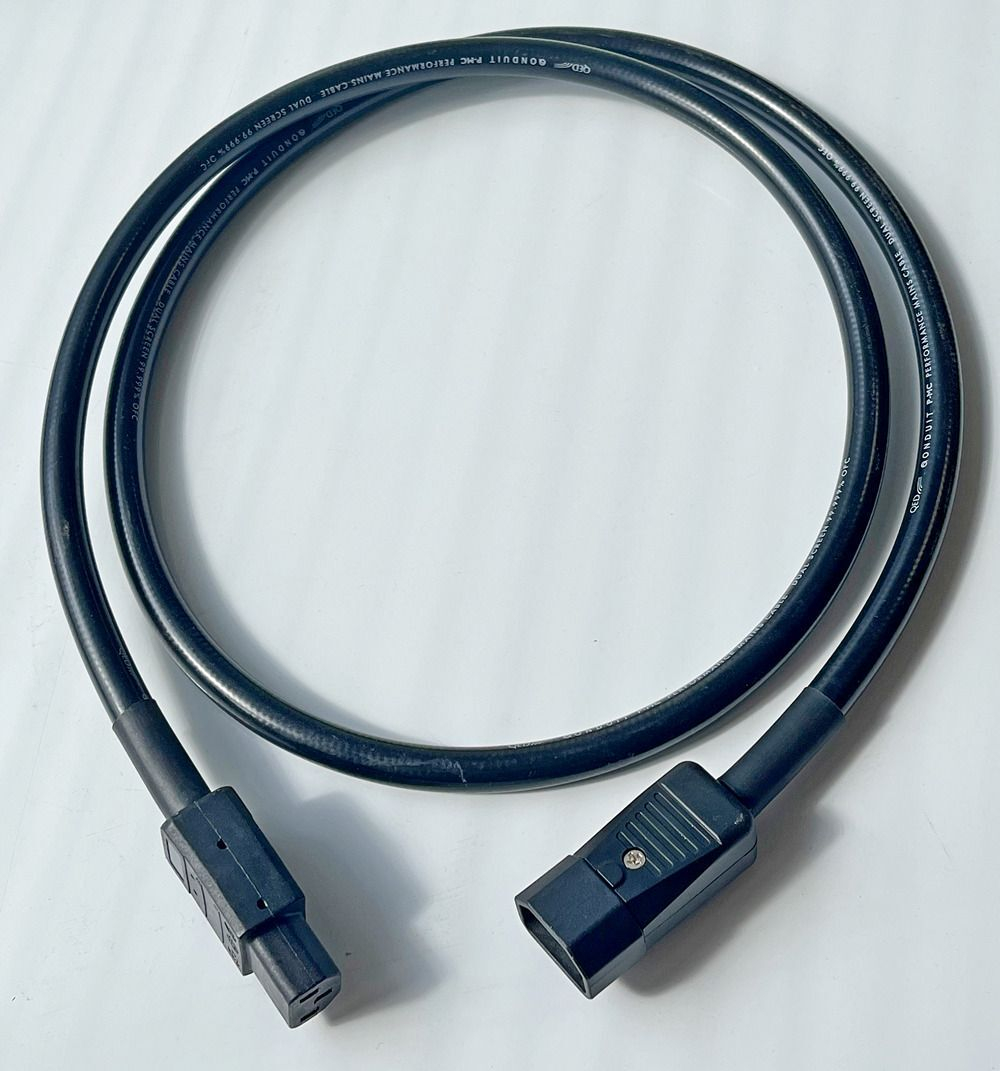

Кабель питания QED Performance Qonduit 1,5m IEC-C15 /C14 Black

Проект разработки силового кабеля Qonduit концентрировался на двух важнейших целях: минимальные наводки от внешних источников шума, а также уменьшение перекрестных помех между нейтральной «землей» и проводниками под напряжением. Во многих дизайнах применяется полное экранирование «земли», но конструкторы пренебрегают вредными эффектами наведенных искажений в других проводниках. Очевидно, должны быть учтены и такие инженерные детали как малое сопротивление соединений кабеля и коннекторов.

Для того, чтобы сделать силовой кабель по-настоящему хорошим, нужно остановить шумы, не позволяя им просачиваться в AV-аппаратуры из сети и обратно. Для этого применяются технологии защиты от помех и электрические фильтры. Поэтому сложная конструкция силовых кабелей Qonduit продиктована необходимостью тщательной экранировки внутренних проводников от внешних и взаимных электромагнитных наводок.

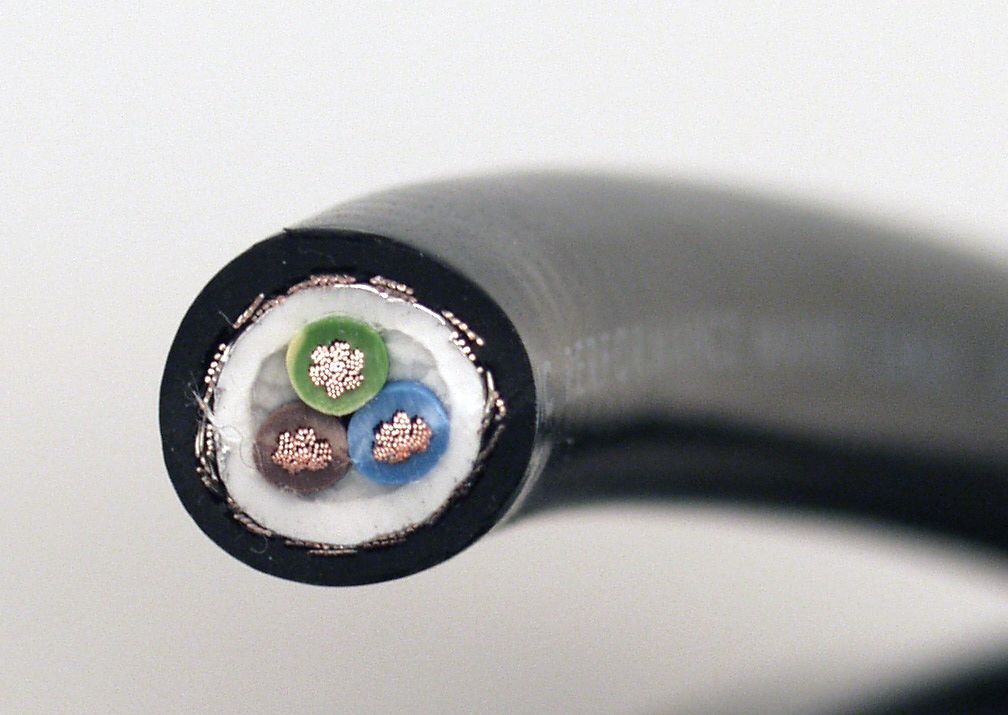

Внутри кабеля проложены 3 проводника, состоящих из 84 жил бескислородной меди 99.999% толщиной 0.15 мм. Жилы в каждом проводнике разделены на 7 групп по 12 штук. Затем каждый из проводников помещается в изоляцию из экструдированого ПВХ. Проводники скручены и покрыты бумажной оболочкой, оставшееся внутри пространство набито хлопчатобумажным наполнителем. Затем проводники снова покрываются изолятором из экструдированого ПВХ, на этот раз общим, толщиной 0.9 мм. Далее вся конструкция кабеля проходит два этапа экранирования: внутри – 2х- слойная фольга из алюминия и майлара, снаружи идет оплетка из бескислородной луженой меди. Наконец, все это закрывается внешней оболочкой из ПВХ толщиной 1.1 мм.

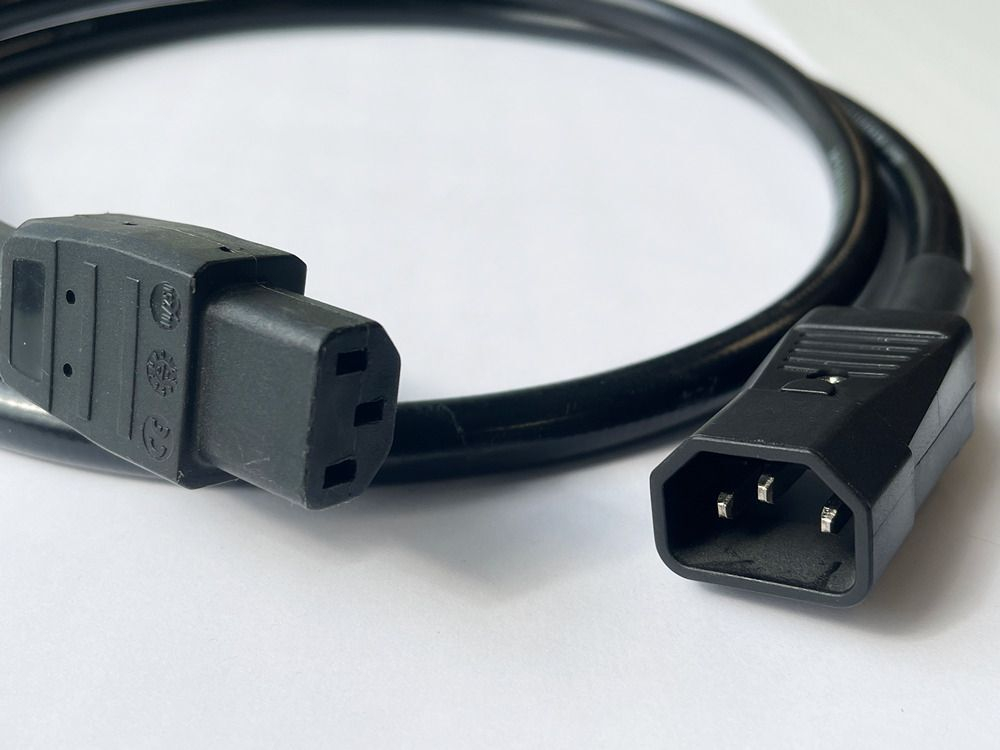

Разъемы IEC-C15 /C14 установленные на силовой кабель QED Performance предназначены для использования с сетевым фильтром IsoTek Alpha Lite.

Технические характеристики

Тип: Высококачественный сетевой кабель с разъемами

Материал проводника: Многожильная бескислородная медь высокой очистки 99.999% OFC

Материал экрана: Проводники из луженой безкислородной меди чистотой 99,999% и 2х - слойная фольга из алюминия и майлара

Материал диэлектрика: Экструдированный ПВХ

Наружный размер - диаметр (мм): 12

Геометрия кабеля: Витая структура (spiral lay stranding)

Цвет (цвета) внешней оболочки: Черный

Типы разъемов: IEC-C15 /С14

Система зажима кабеля: Под винт

Область применения: Для сетевых фильтров IsoTek Alpha Lite

Внутренняя оболочка: Экструдированный ПВХ и чистый хлопок
