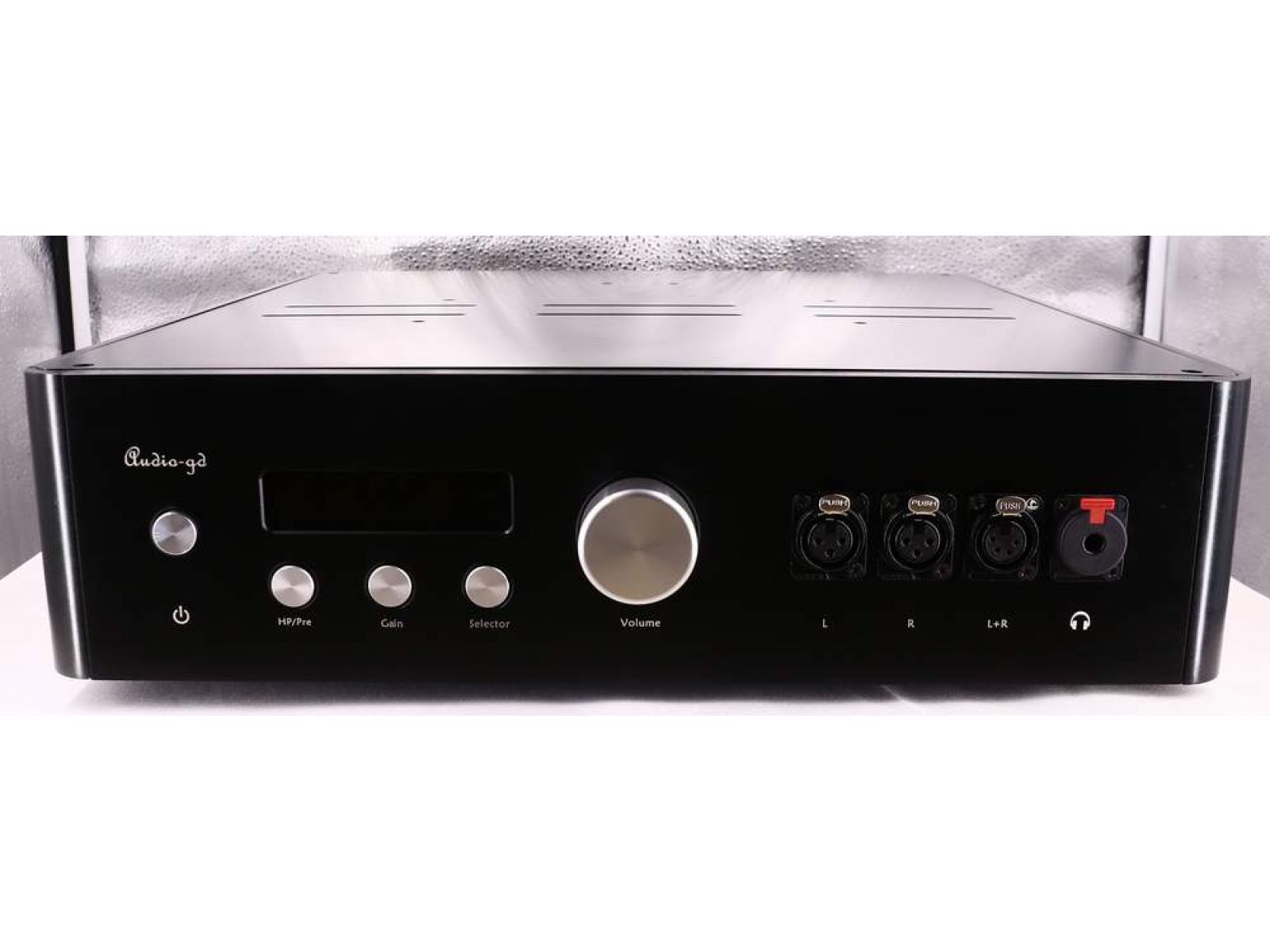

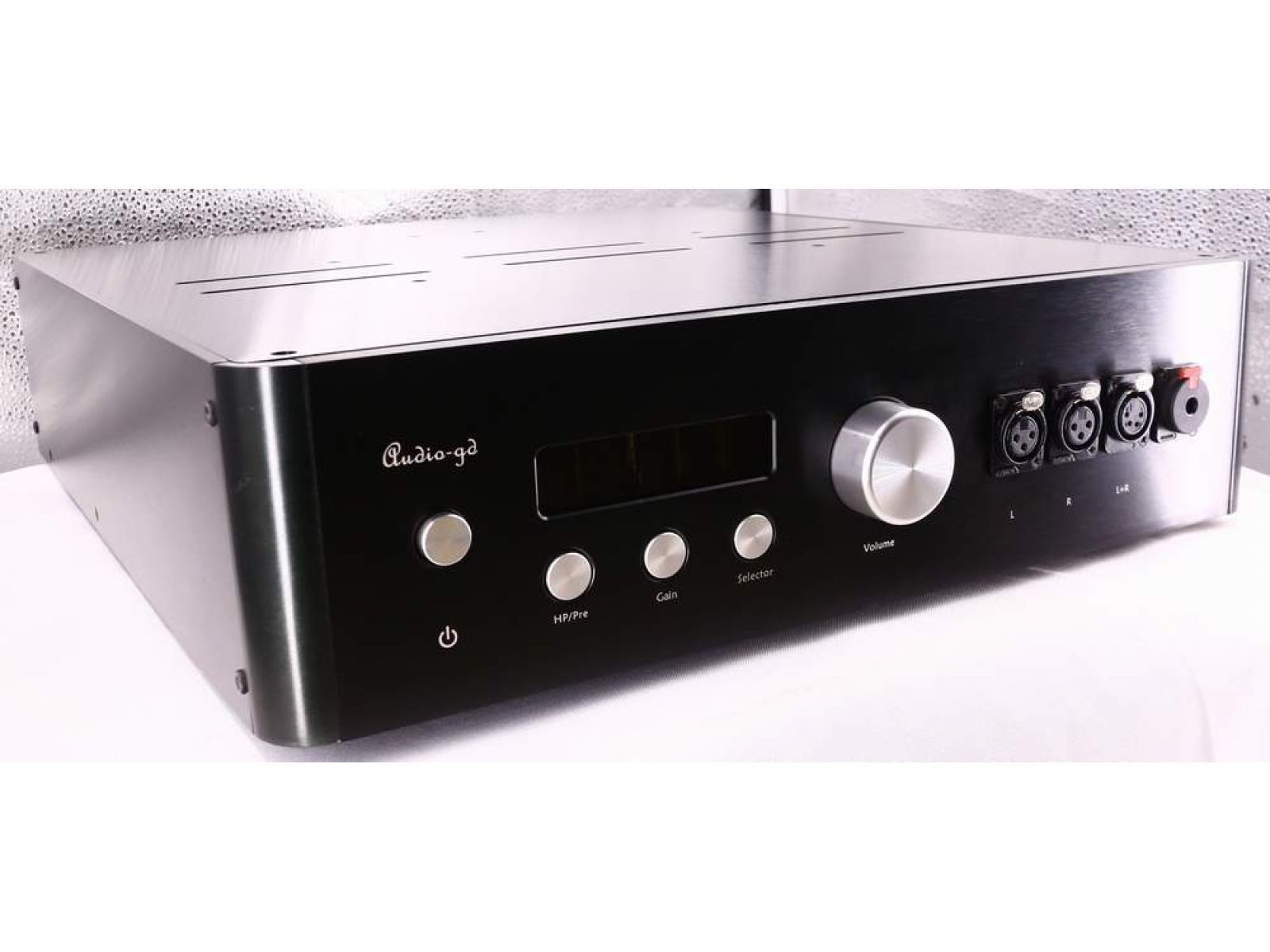

Интегральный усилитель Audio-GD Master-9P MK2 Smooth edition

Audio-GD Master-9P MK2 — интегральный усилитель топ-уровня от компании, давно зарекомендовавшей себя на рынке Hi-Fi аудио.

Основные особенности:

Истинно сбалансированный двойной интегрированный монофонический усилитель мощности;

Двойной монофонический усилитель для наушников, балансный, класс А;

70 Вт + 70 Вт при 8 Ом, 14 Вт + 14 Вт при 40 Ом;

Варианты выхода на наушники с нейтральным звуком и имитацией гладкого, расслабленного звука по выбору клиента;

Усилитель ACSS без отрицательной обратной связи;

5 групповых входов;

Технология "Linear Fidelity";

Конструкция с "плавным пуском".

Также есть 2 модификации Master-9P MK2:

Master 9PS MK2 ("Smooth") — 8 выходных транзисторов Toshiba 15A/150W для тёплого и мягкого звучания;

Master 9PN MK2 ("Neutral") — 8 выходных транзисторов ON Semiconductor 15A/230W для нейтрального и прозрачного звука.

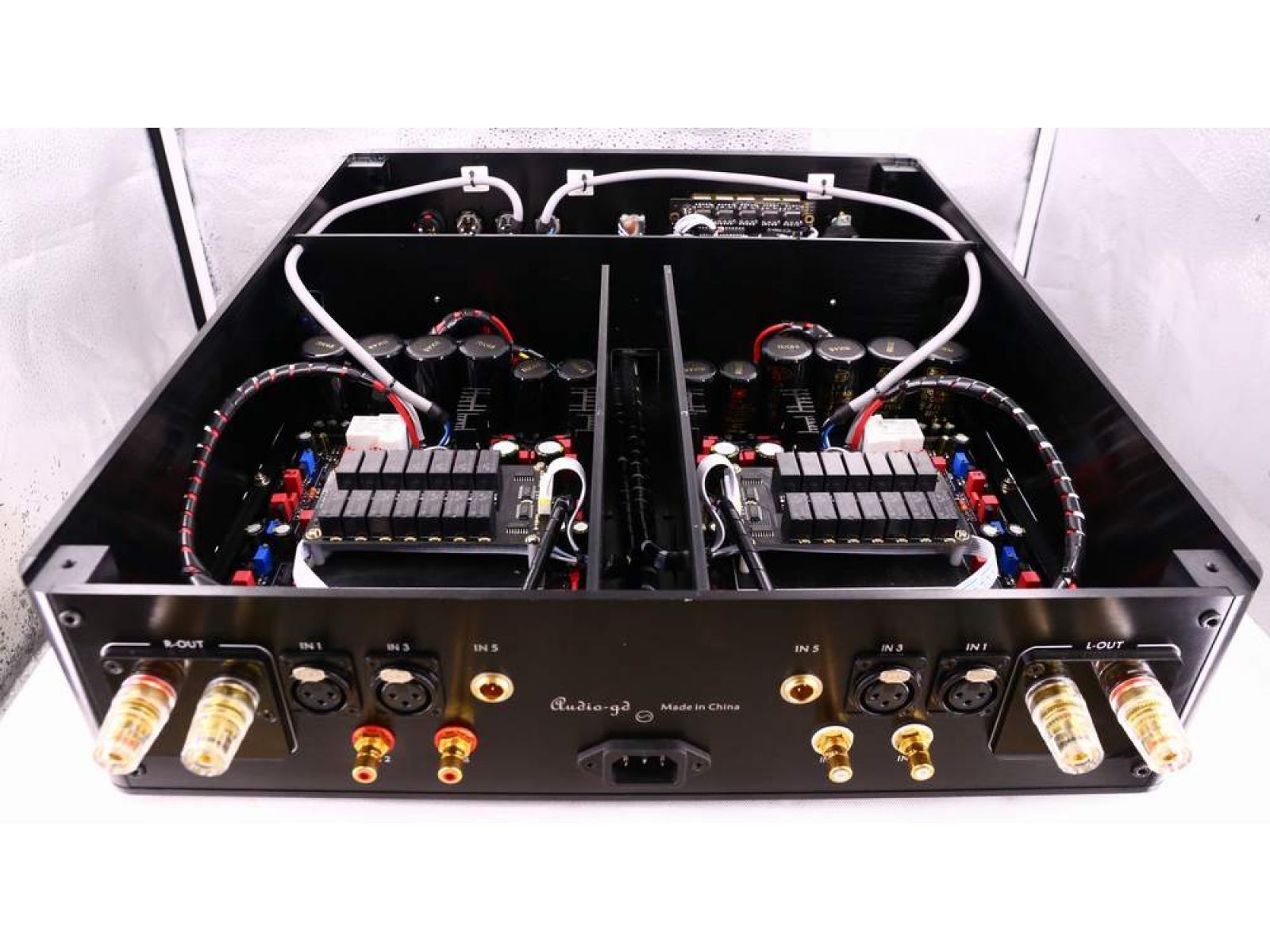

Настоящая двойная моноконструкция

Полностью симметричная конструкция, каскады усиления и предварительные каскады, работающие в классе А, построены на дискретных аналоговых каскадах без OPA или соединительных колпачков в сигнальных каналах. Выходные транзисторные каскады очень линейны, они звучат как чистый дизайн класса А, но без сильного тепловыделения чистого дизайна класса А.

Используется 8 штук транзисторов ON Semiconductor, каждый экземпляр имеет мощность 15А/230Вт (Master 9P MK2N).

Поддерживает выходную мощность 70 Вт х2 (8 Ом), 14 Вт х2 (40 Ом).

Ёмкость всей машины достигает 100 000 мкФ с двумя сердечниками общей мощностью 600 Вт, что больше, чем у некоторых усилителей мощности 200 Вт.

В общей сложности 4 группы высококачественных параллельных цепей класса А питают каскады усиления.

Два режима усиления со 100 уровнями экспоненциальной регулировки громкости символов: высокое усиление имеет 34 дБ, низкое усиление имеет 20 дБ, что без проблем позволяет управлять наушниками и акустикой с высокой или низкой чувствительностью.

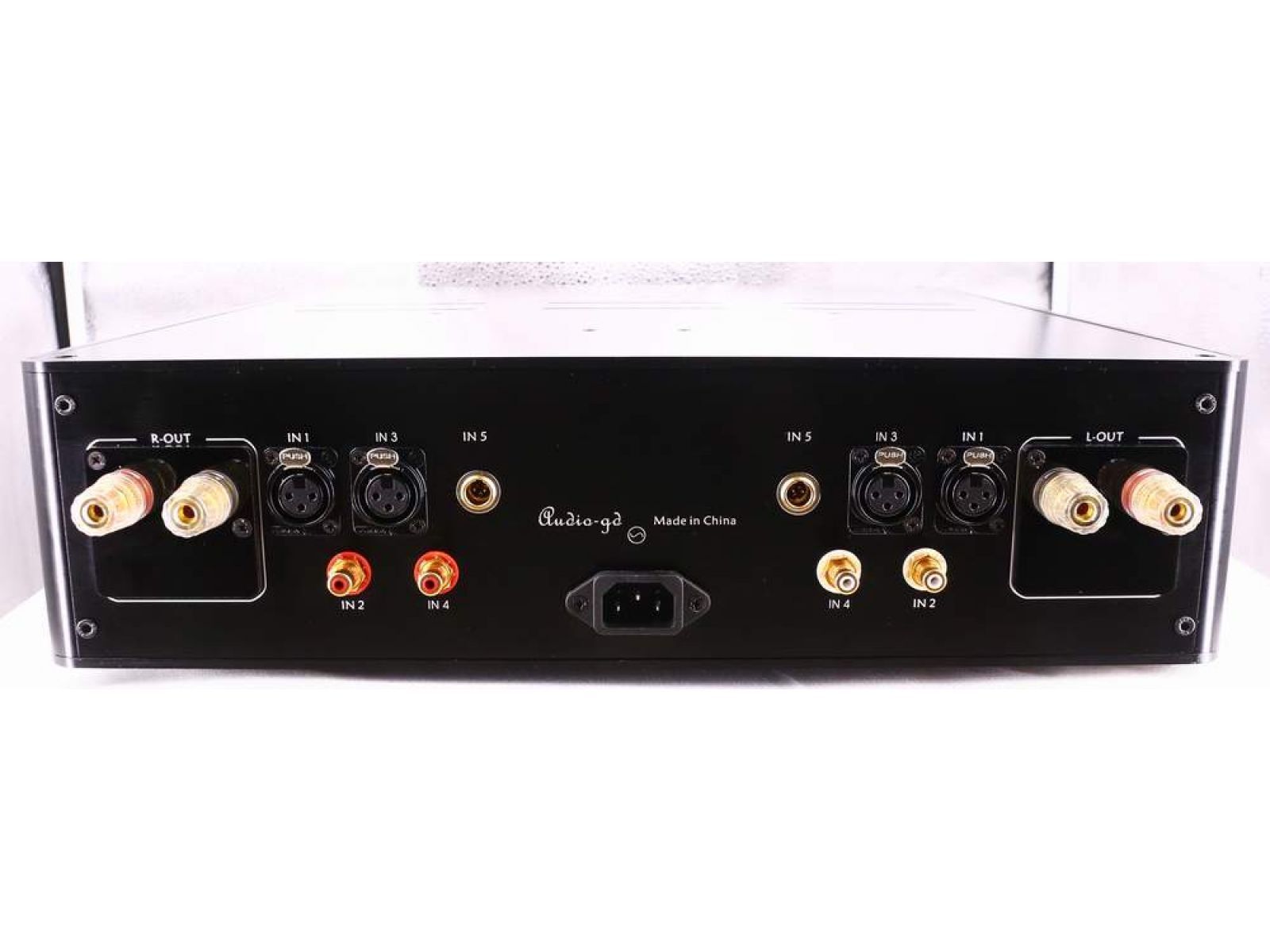

5 групповых входов: RCA х2, XLR х2, ACSS х1;

Выход для акустики х1;

Выход усилителя для наушников: 3-контактный XLR х2 / 4-контактный XLR х1 / 6,3 мм х1;

Варианты выхода на наушники с нейтральным звуком и звуком, имитирующим тёплый, гладкий звук по выбору клиента.

Выходные каскады с неотрицательной обратной связью были оснащены технологией "Linear Fidelity"

В Master 9P MK2 к выходным каскадам была применена технология "Linear Fidelity". Усилители мощности не имеют отрицательной обратной связи, но способны поддерживать низкие и гладкие искажения и имеют превосходные линейные характеристики.

В некоторых конструкциях усилителей мощности искажения сильно различаются на разных уровнях мощности. Даже при одном уровне мощности искажения сильно различаются в диапазоне частот, особенно на низких и высоких частотах.

Современные конвейерные технологии

Master-9P MK2 — это по-настоящему сбалансированная конструкция, использующая новейший дизайн ACSS, который может улучшить соединение XLR, чтобы оно звучало так же хорошо, как и соединение ACSS. Это кажется сложным, но на самом деле это самая простая конструкция, которая когда-либо была в мире, объединяющая множество компонентов для работы с источником питания.

Силовой каскад Master 9P MK2 имеет только один "каскад усиления по напряжению" для обработки сигнала, но работает в режиме ACSS, поэтому на самом деле это каскад усиления по току, а не каскад усиления по напряжению, в то время как обычные микросхемы OPA уже содержат два или три каскада усиления по напряжению. Самый простой и короткий путь сигнала дает наиболее нейтральный и наименее окрашенный звук.

В Master-9P MK2 используется однокаскадный усилитель ACSS со сверхнизкими искажениями, припаянный непосредственно к материнской плате. Усилительные каскады и предварительные каскады работают в классе А.

Общеизвестно, что устройства, созданные с обратной связью, отличаются более хорошими техническими показателями, но устройства без обратной связи лучше звучат. Это конфликт, который заложен во всех классических дизайнах. Но технология ACSS позволяет использовать преимущества обоих подходов: сохранить качественное звучание с минимальным окрасом при очень низких показателях искажений и отличной линейности.

В устройствах ACSS используются 4 группы высококачественных параллельных импульсных источников питания класса А для выделенного источника питания постоянного тока. Параллельный импульсный источник питания класса А имеет очень высокий входной импеданс для предотвращения воздействия импульсов от источника питания на каскады усиления и низкий выходной импеданс с очень высокой скоростью и высокой линейностью, что делает его очень чистым источником питания.
