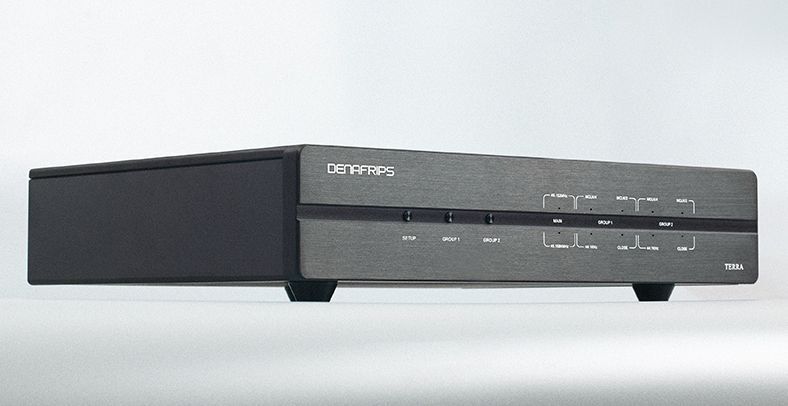

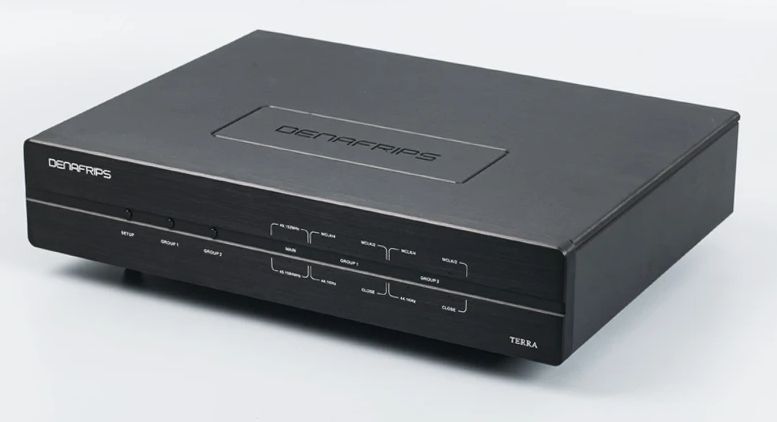

Генератор тактовых импульсов DENAFRIPS Terra Master Clock

Terra - это генератор тактовых импульсов, разработанный для высококлассных аудиоустройств. Наша цель при проектировании заключалась в том, чтобы расширить границы того, каким может быть аудио оборудование.



Качество тактового генератора является одним из основополагающих элементов и фундаментом превосходных звуковых характеристик. Чем ниже джиттер, фазовый шум, а также стабильность тактового генератора, тем больше улучшается качество звучания цифрового аудиооборудования.

ВЫСОКОТОЧНЫЙ OCXO

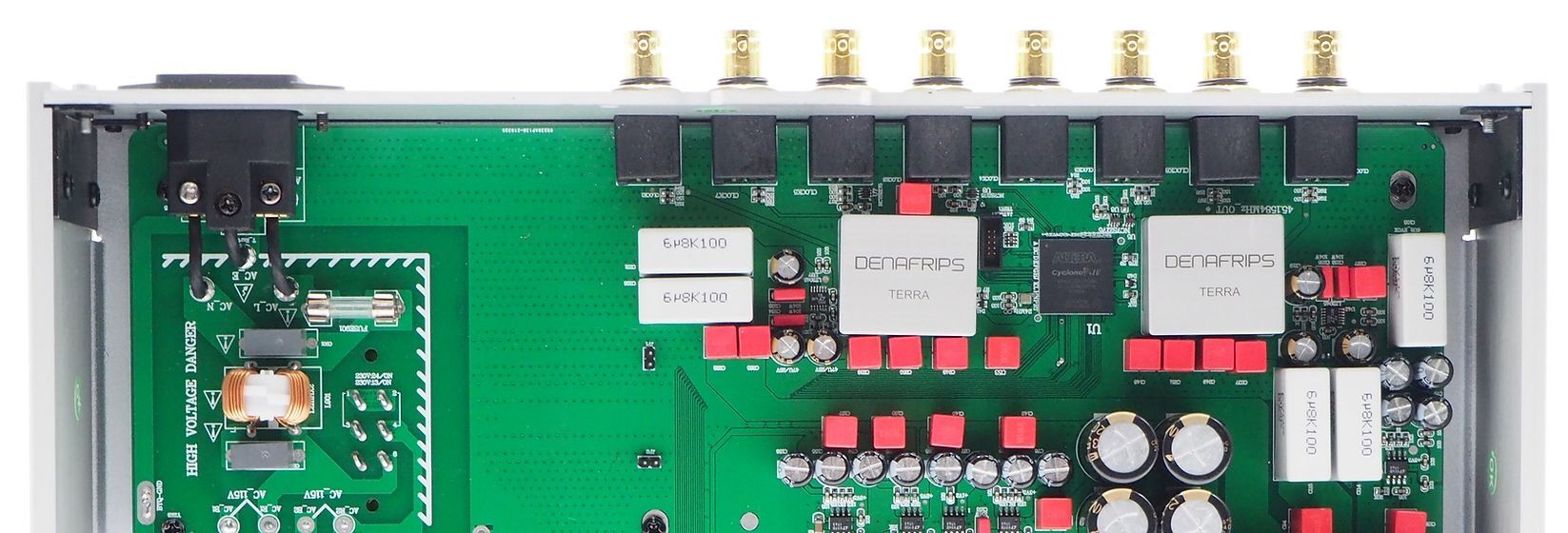

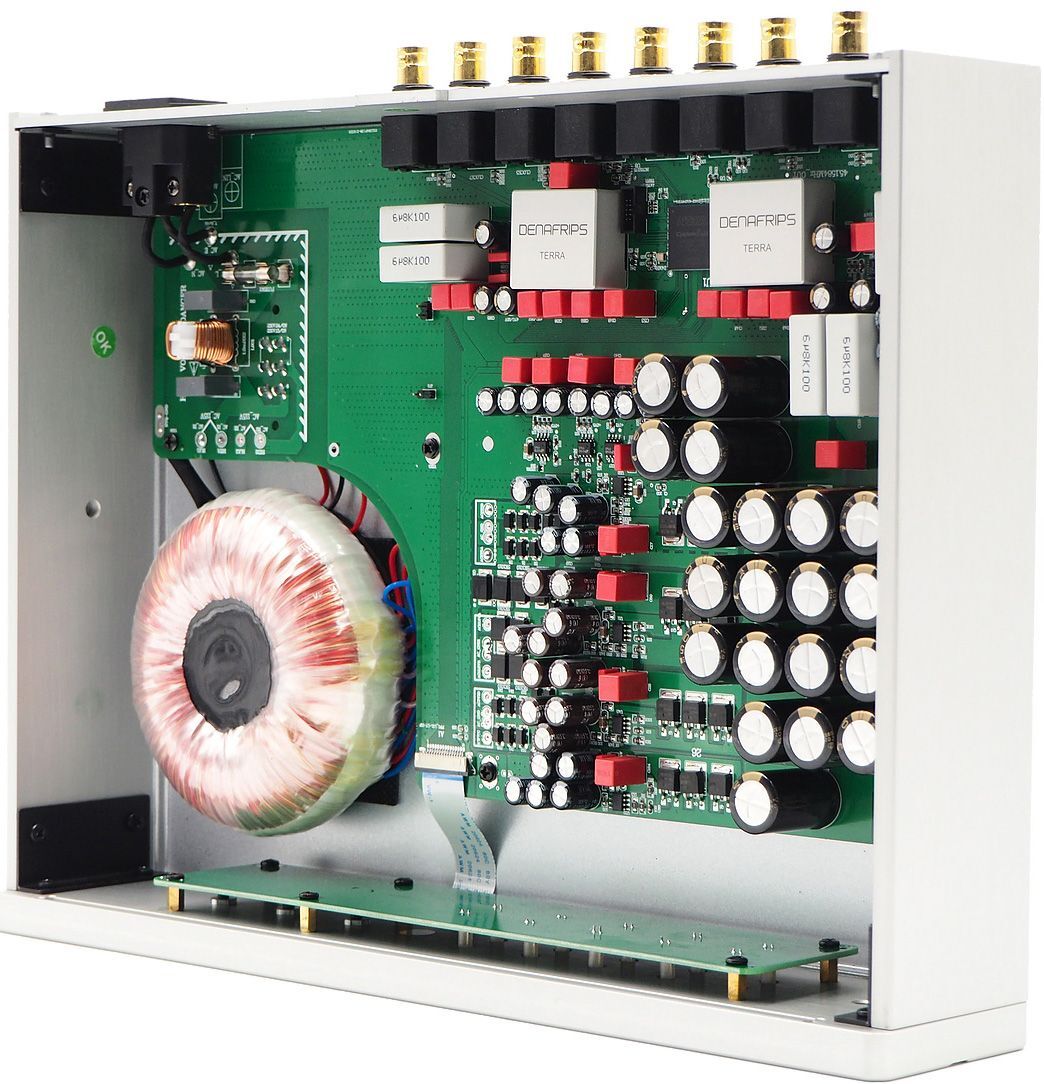

Terra оснащена высокоточными Oven Controlled Crystal Oscillators (45,1548 МГц, 49,152 МГц), питающимися от высокотокового многоступенчатого линейного источника питания с трансформатором O-Core увеличенного размера.

Много внимания было уделено повышению рабочих характеристик источника питания - низкий уровень шума, высокая скорость нарастания и высокий ток. Они обеспечивают OCXO адекватным питанием постоянного тока, что приводит к высокой термической стабильности и низкому уровню перекрестных наводок.

СОЗДАНО ДЛЯ HIGH END AUDIO

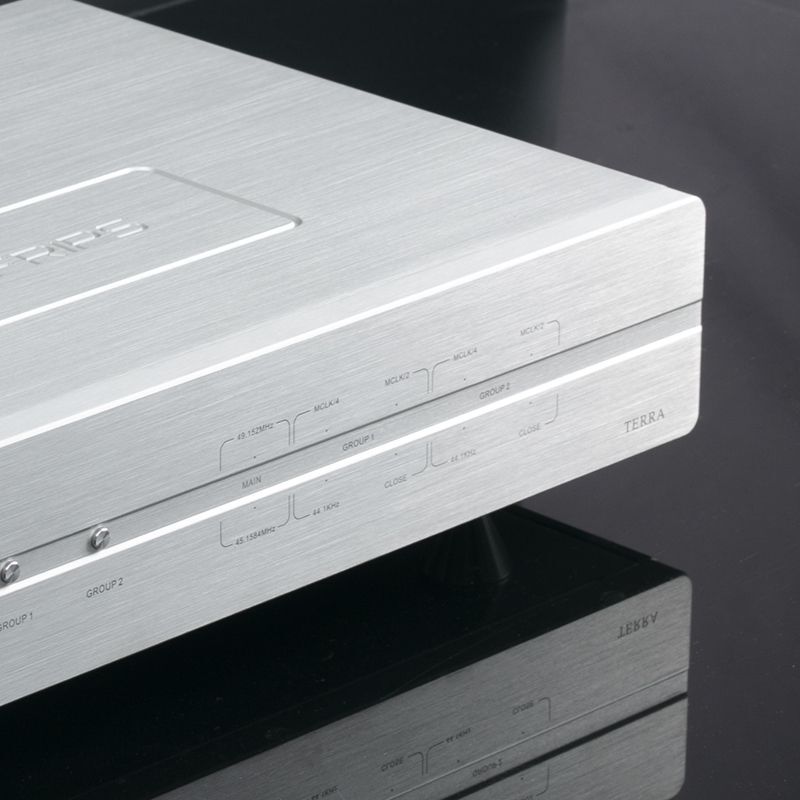

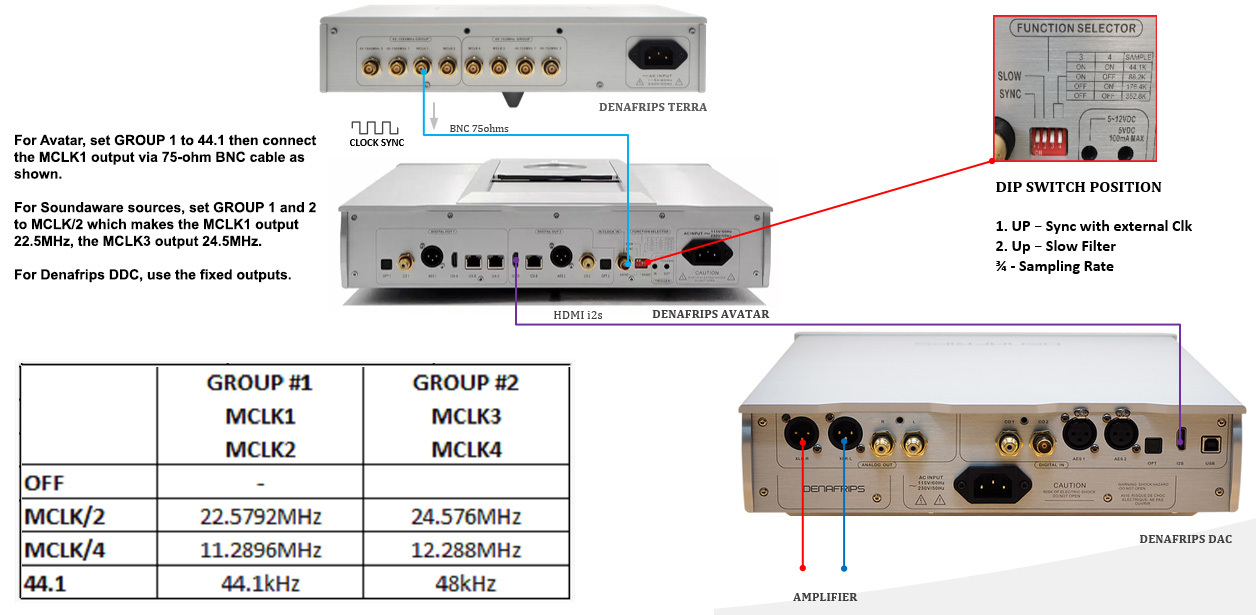

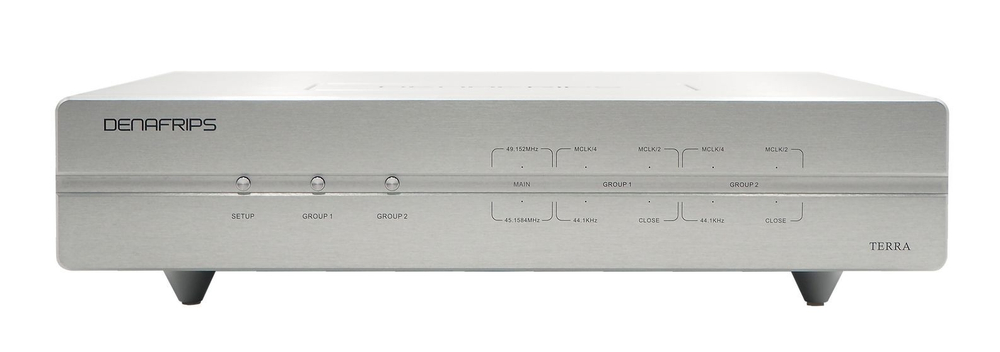

Частоты MCLK1/2/3/4 CLOCK-OUT настраиваются вручную с помощью интуитивно понятной передней панели в соответствии с требованиями различных приложений.

CLOCK OUT (фиксированный)

45.1584MHz, 49.152MHz

CLOCK OUT (Adj)

44.1кГц, 48кГц

11.2896MHz, 12.288MHz

22.5792МГц, 24.576МГц

Технические характеристики

Особенности

• Сверхнизкий джиттер OCXO
• Регулируемые частоты выходного сигнала
• Небольшой форм-фактор

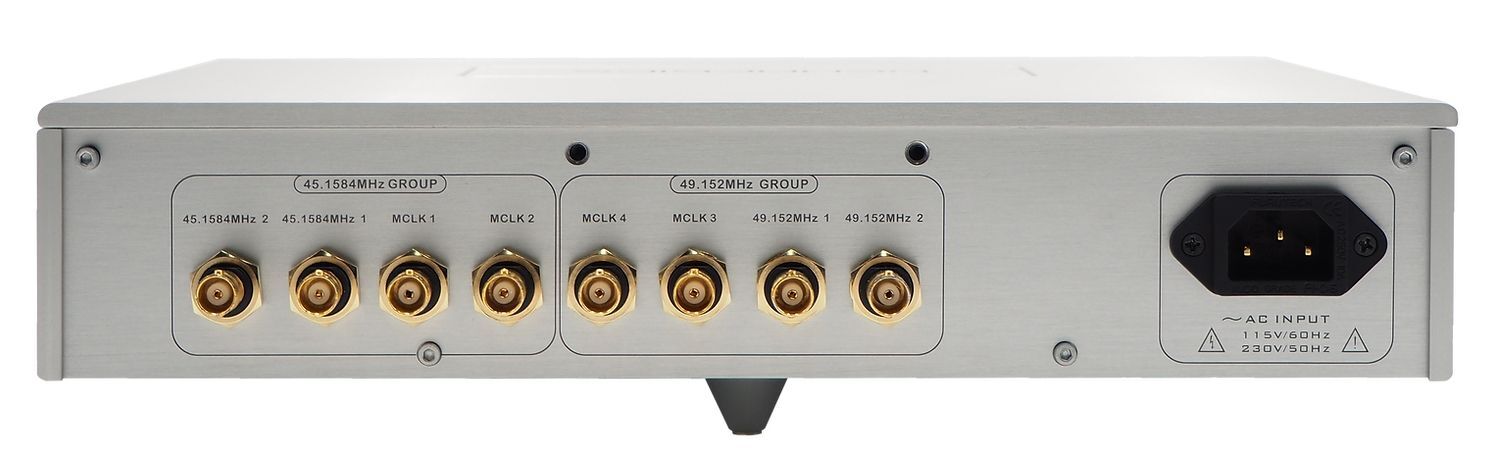

Цифровые выходы (Фиксированые) Clock Out (Fixed)

• 45.1548MHz x 2 на BNC разъеме 75 Ω
• 49.152Mhz x 2 на BNC разъеме 75 Ω

Цифровые выходы (Регулируемые) Clock Out (Adjustable)

• 44.1kHz, 48kHz на BNC разъеме 75 Ω
• 11.2896MHz, 12.288MHz на BNC разъеме 75 Ω
• 22.5792MHz, 24.576MHz на BNC разъеме 75 Ω

Питание

• 100-240VAC, 50/60Hz (механическое переключение)
• Потребляемая мощность ≤ 20 Вт

Размер: 340 x 260 x 66 mm

Вес: 6,0 кг.
