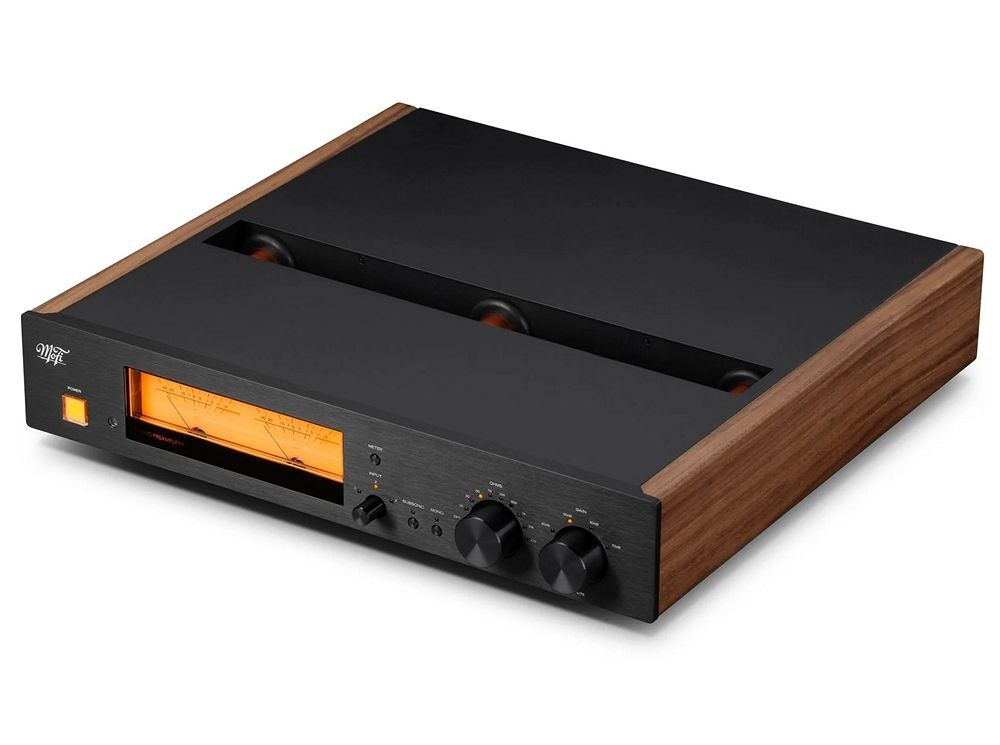

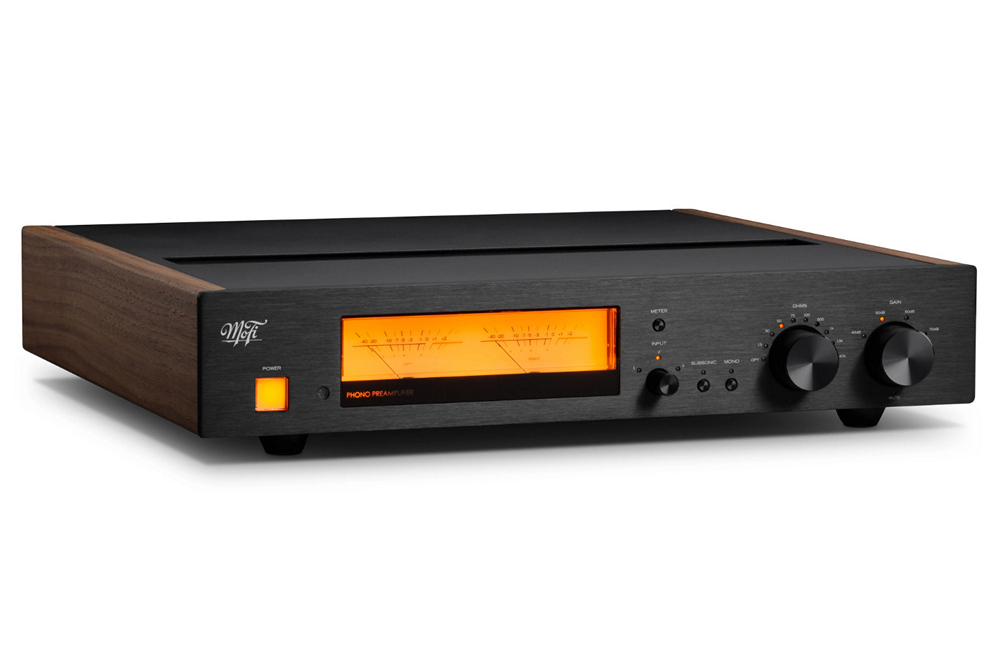

Фонокорректор MOFI ELECTRONICS MasterPhono Walnut

ИДЕАЛЬНАЯ НАГРУЗКА

Селектор "Ом" не активен на входе 1.

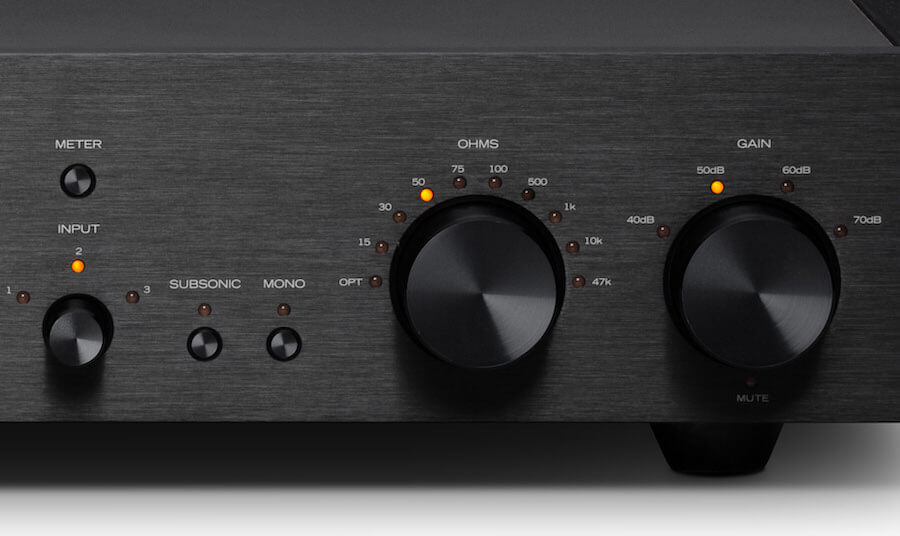

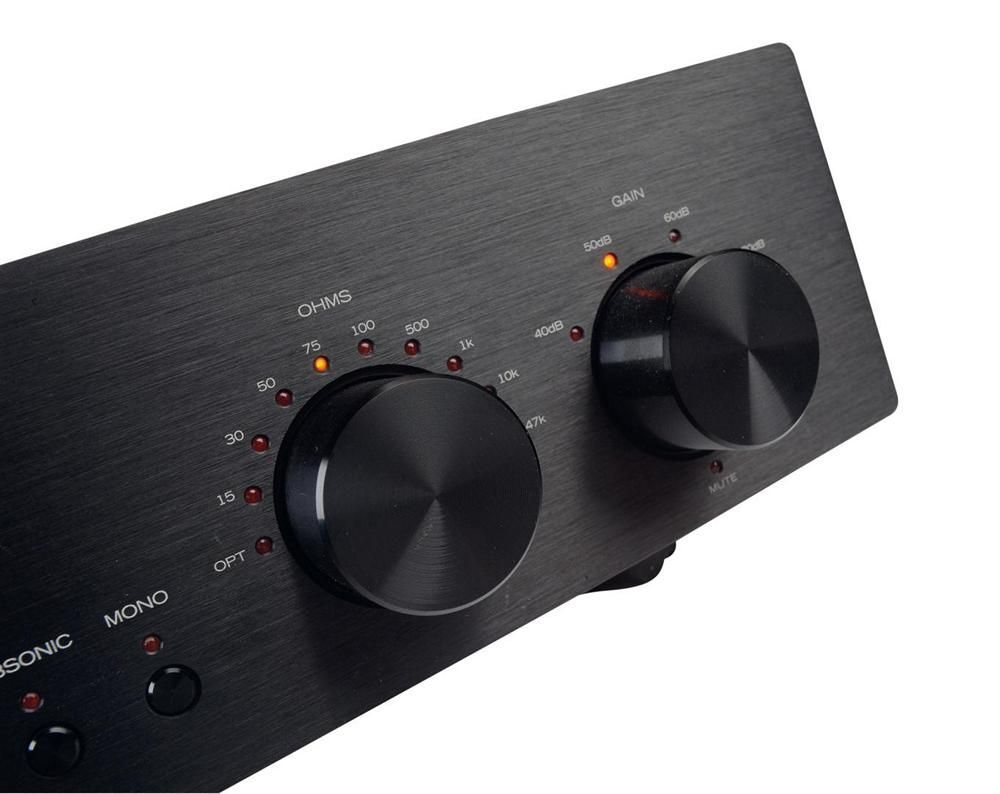

Настройки моно, фильтра, нагрузки "Ом" и коэфициента усиления сохраняются для каждого входа. При переключении входов предыдущие настройки сохраняются. Выбор нагрузки "Ом": для большинства ММ-картриджей рекомендуемая нагрузка составляет 47 кОм. Для MC-картриджей обратитесь к рекомендациям от производителем картриджа. Если ни одна из доступных настроек ом не соответствует вашим предпочтениям, вы можете подключить резистор нагрузки по вашему выбору к разъемам RCA с надписью «Load» и выбрать его с помощью «OPT» (опция) на ручке Ohms.

Выбор усиления: Вы можете выбрать 40 дБ (большинство MM), 50 дБ (MM, high), 60 дБ (большинство MC) и 70 дБ (MC, high). Используйте минимальную настройку усиления, чтобы добиться достаточной громкости для вашего комфортного прослушивания либо собственных предпочтений.

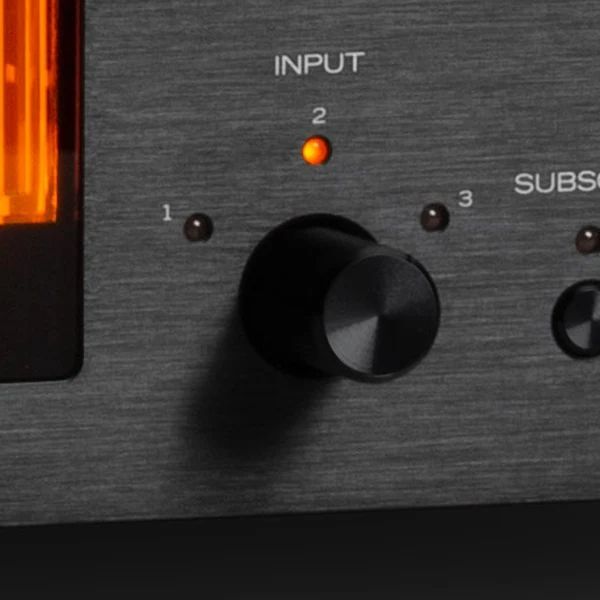

MasterPhono будет находиться в режиме ожидания, пока не включится кнопкой Power на передней панели. Выберите вход с помощью ручки Input.

Кнопка Subsonic фильтрует акустическую обратную связь (так называемый вой), возникающий, когда низкие частоты системы сотрясают вашу комнату.

Заземление и шнур питания

Для защиты системы убедитесь, что громкость основной системы уменьшена.

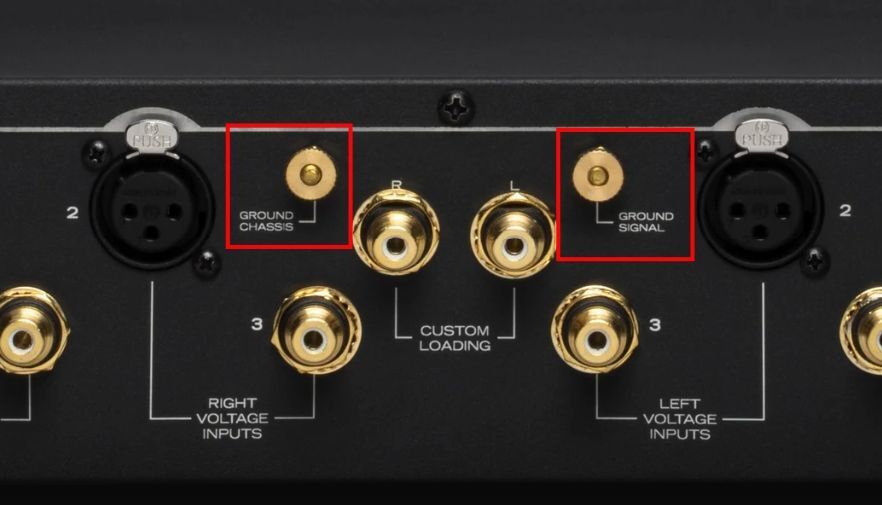

Заземление шасси: Используется для заземления проигрывателей с одним заземлением или для заземления моторного отсека или цоколя на проигрывателях с несколькими заземлениями.

Signal Ground (сигнальная земля): Используется для заземления рычага проигрывателя.

Примечание: В некоторых системах при другом расположении может быть меньше гула, экспериментируйте, пока не добьетесь наилучшего результата. Подключите кабель питания от сетевого входа MasterPhono к кондиционеру или сетевой розетке.

АЗИМУТ. ИСПОЛЬЗОВАНИЕ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ - Fosgometer

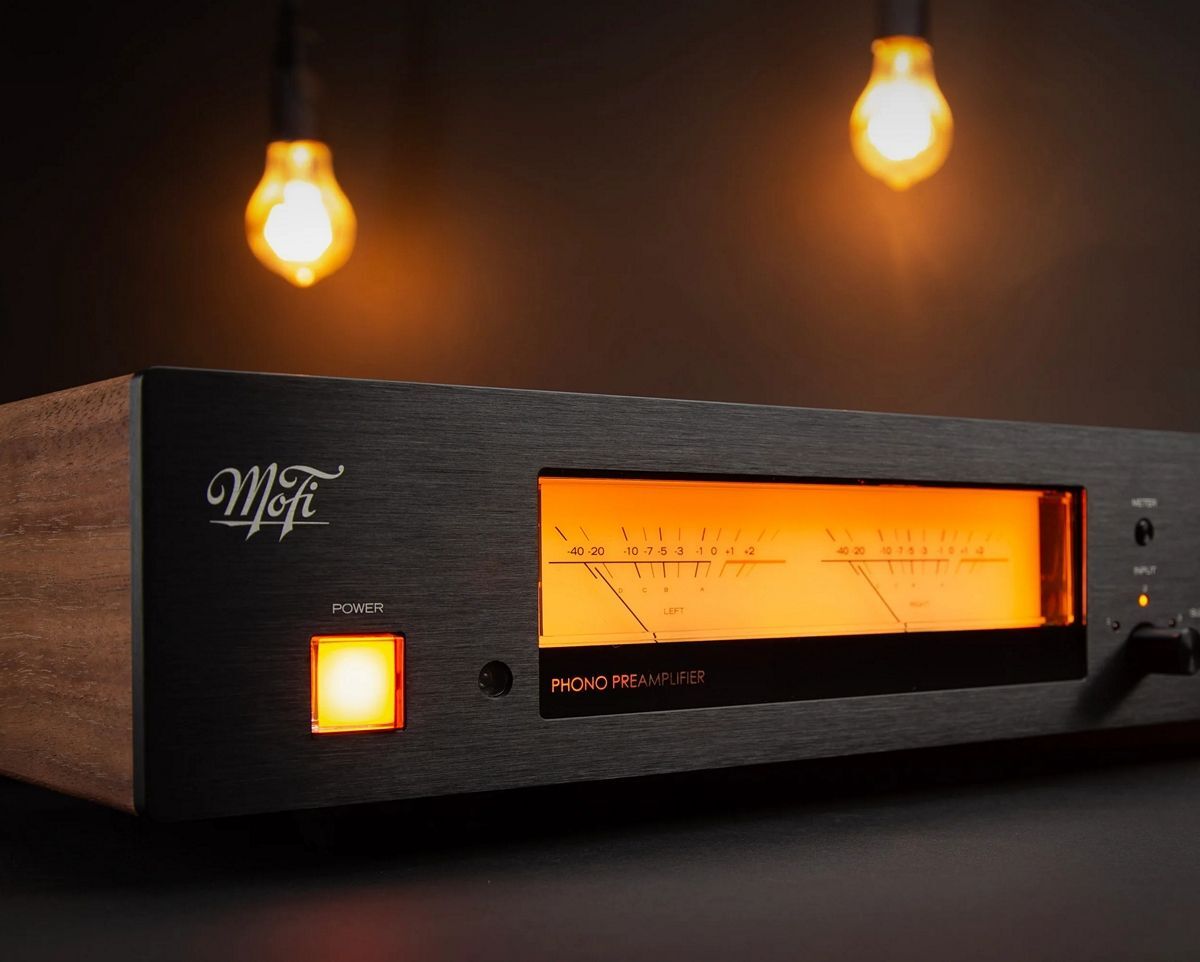

В нормальных условиях измерительные стрелочные индикаторы на MasterPhono будут показывать уровень выходного сигнала левого и правого каналов в зависимости от воспроизводимой записи. Изменение настройки GAIN будет отображаться на измерительных приборах пропорционально. Изменение нагрузки OHMS на меньшее число приведет к снижению показаний измерителя в то время как более высокое число приведет к более высоким показаниям (не следует понимать это как то, что одна из настроек лучше, потому что она громче - это не обязательно так).

В настоящее время существуют две рекомендуемые тестовые записи. Первая (и должна использоваться ТОЛЬКО в режиме METER TEST MODE 2) - это «The ultimate analog test LP» от Analoque Productions (AAPT1). Вторая (и должна

используется ТОЛЬКО в режиме METER TEST MODE 3) - «Hi-Fi News Analogue Test LP» (The Producers Cut)».

ПРИМЕЧАНИЕ: Эти звуки могут быть очень громкими и потенциально опасными для ваших колонок и слуха.

Вы ДОЛЖНЫ во время этой настройки:

Уменьшить громкость системы или даже выключить ее, чтобы предотвратить потенциальную проблему. Вы не можете просто выключить Masterphono, чтобы не было никаких сигналов, так как это не позволит тестовым сигналам попасть в схему анализа.

Кроме того, следует как можно точнее выровнять картридж по смещению и выступу и прослушать систему, прежде чем пытаться использовать ее прежде чем пытаться использовать режимы METER для улучшения своей системы.

Таким образом вы будете знать, как все звучит, и сможете оценить любые изменения, которые вы сделаете.

Для начала давайте познакомимся с кнопкой METER. Она работает иначе, чем другие кнопки, поскольку вы должны нажать и удерживать ее в течение нескольких секунд, чтобы она сработала. Это сделано для того, чтобы предотвратить случайный вход в режим тестирования. Напомним, что быстрое нажатие кнопки METER включает или выключает подсветку. Если вы видите, что процесс настройки не происходит, значит вы не удерживаете кнопку достаточно долго.

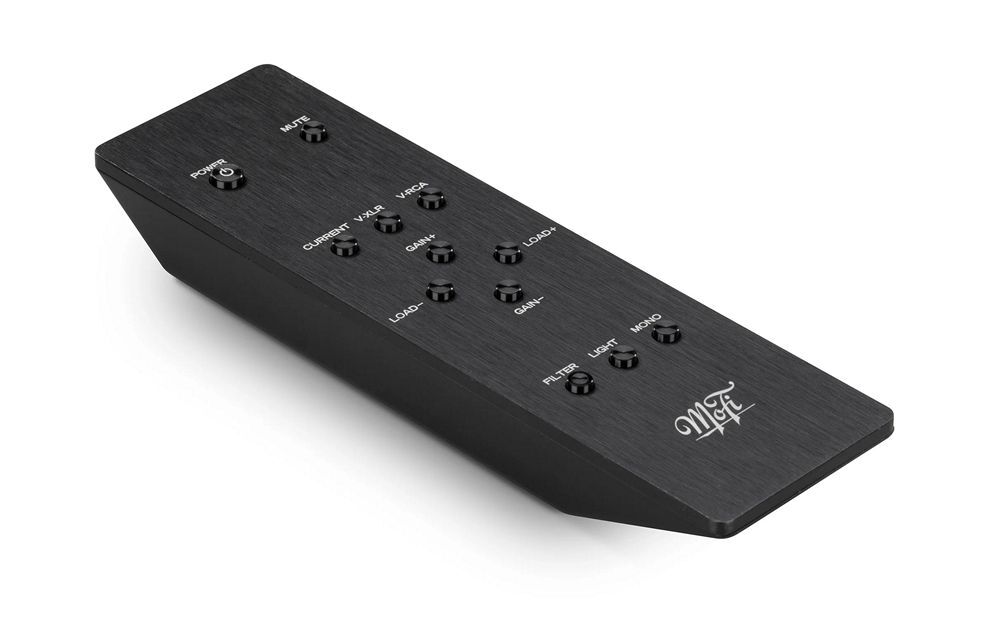

Дистанционное управление

Основные особенности

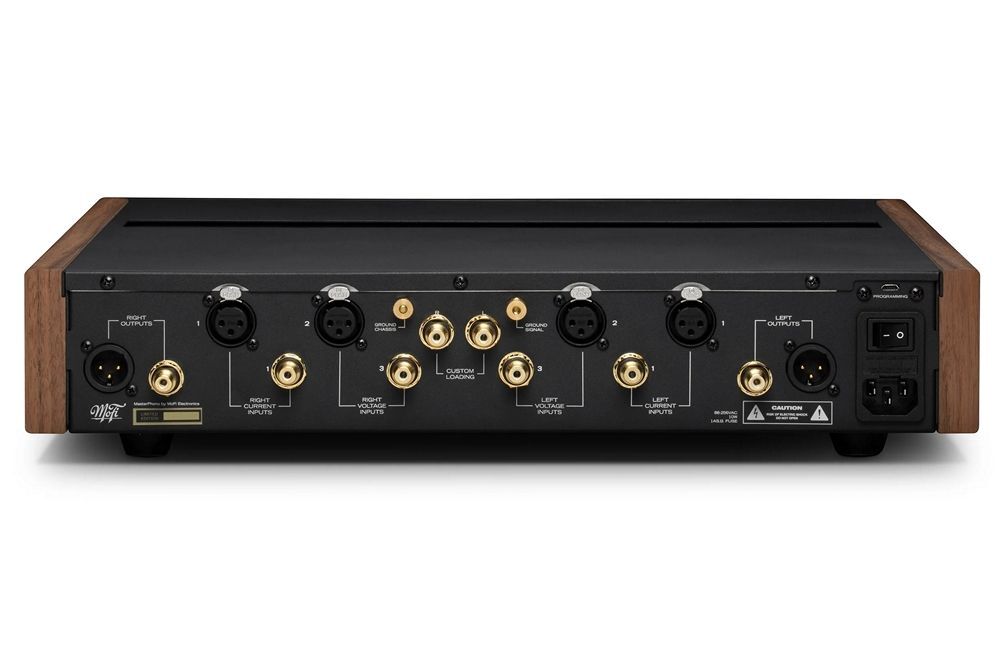

Стандартный вход сигнала через RCA или XLR

Через RCA подключение возможна 10-позиционная регулировка нагрузки, включая «Custom»

«Токовый вход» используется для низкоимпедансных источников - фонокартриджей с трансимпедансной динамической нагрузкой

Полностью дискретный от входа до выхода

Полностью балансная схемотехника

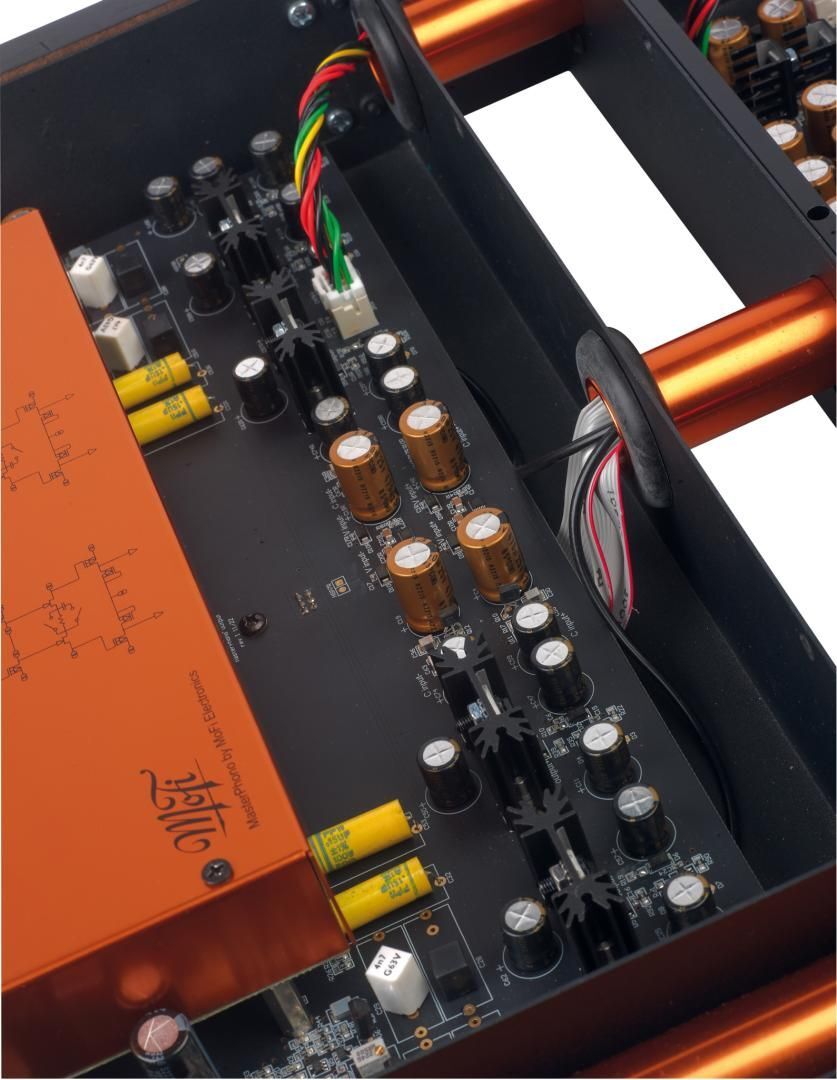

Критические компоненты размещены внутри экранированного термостабильного корпуса

RCA и балансные XLR выходы

Переключаемый коэффициент усиления (40 дБ/50 дБ/60 дБ/70 дБ)

Пассивный фильтр RIAA с использованием NOS и полипропиленовых пленочных конденсаторов для лучшей точности, более 1%

Все критические резисторы с допуском 0,1% или 0,5% для точной фильтрации и напряжений в схеме

Переключатель стерео/моно

Переключатель фильтра высоких частот

Левый и правый измерительные приборы для контроля выходного сигнала и калибровка картриджа

Сверхнизкочастотный источник питания

Изолированный пост заземления шасси для минимального общего шума системы

Каскадные регулировки напряжения для наименьшего шума

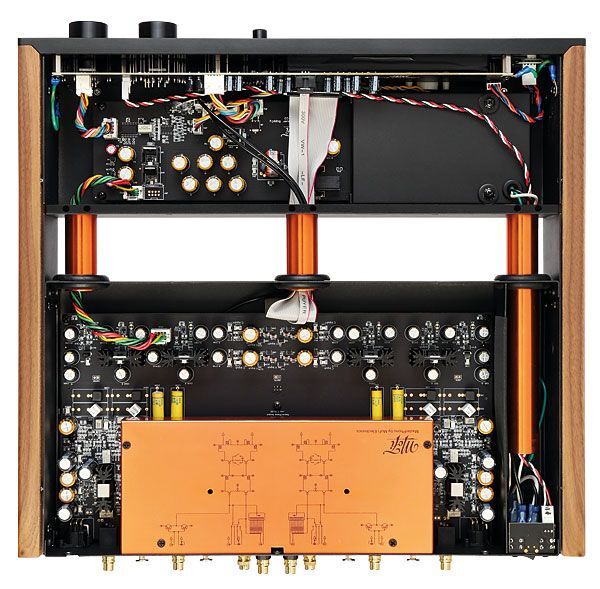

Конструкция с двумя шасси изолирует источник питания и аудио цепей

Обновляемое программное обеспечение через USB для получения новых обновлений по мере их появления

Технические характеристики

Усиление: Настраиваемое от 40 до 70 дБ

Коэффициент нелинейных искажений: < .005% (головка с движущимся магнитом) / < .010% (головка с движущейся катушкой)

Нагрузочное сопротивление для головок с движущимся магнитом (ММ): 47 000 Ом

Нагрузочное сопротивление для головок с движущейся катушкой (МС): 75, 100, 500, 1000, 10000, 47000 Ом, “Custom”

Входная емкость: 150pF

Точность RIAA: +/- 0,05 дБ

Частотная характеристика: 10 Гц-50 КГц ±0,20 дБ

Вес без упаковки: 6,8 кг.
